Điện Trở Xả Cho Biến Tần RXLG RXG20

Điện Trở Xả Cho Biến Tần

  • Cách tính chọn điện trở xả
  • Ứng dụng của điện trở xả

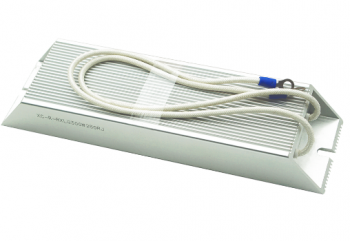

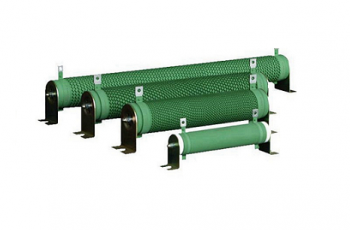

  • Điện trở xả sứ xanh RXLG,điện trở nhôm RXG20

Điện trở xả là gì ?

  • Điện trở xả hay điện trở hãm ( Resistor ) là 1 thiết bị không thể thiếu trong các ứng dụng điều khiển động cơ yêu cầu thời gian tăng giảm tốc ngắn, dừng đột ngột, tải có quán tính lớn, moment thay đổi, tải đảo chiều liên tục, các tải nâng hạ……...
  • Điện trở xả được được sử dụng đi kèm với biến tần, AC Servo, các bộ điều khiển động cơ AC

Ứng dụng điện trở xả

  • Trong quá trình động cơ dừng, động cơ trở thành máy phát điện tạo ra nguồn điện xoay chiều lúc này mạch bảo vệ IGBT bằng Diode chống dòng ngược sẽ trở thành mạch chỉnh lưu biến đổi điện áp xoay chiều do động cơ tạo ra thành điện áp DC đưa ngược về DC bus khiến điện áp DC tăng cao. Khi Dc tại DC bus tăng cao vượt mức bảo vệ của thiết bị thiết bị sẽ báo lỗi quá áp, trường hợp DC bus tăng cao 1 cách đột ngột sẽ gây ra nổ IGBT + tụ nạp.
  • Để tránh xảy ra lỗi trên nếu có điện trở xả, Điện trở xả sẽ làm tiêu hao năng lượng dư thừa trong quá trình động cơ dừng, đảo chiều quay với quán tính lớn.

  dien tro xa

  Cách lựa chọn điện trở xả cho biến tần Delta

  • Điện trở xả dùng cho biến tần hay động cơ AC Servo thương được lựa chọn theo catalog của từng sản phẩm, từng công suất, điện áp... mỗi model biến tần khác nhau thì thông số công suất xả và điện trở sẽ khác nhau. Vui lòng tham khảo thêm trong tài liệu biến tần Delta

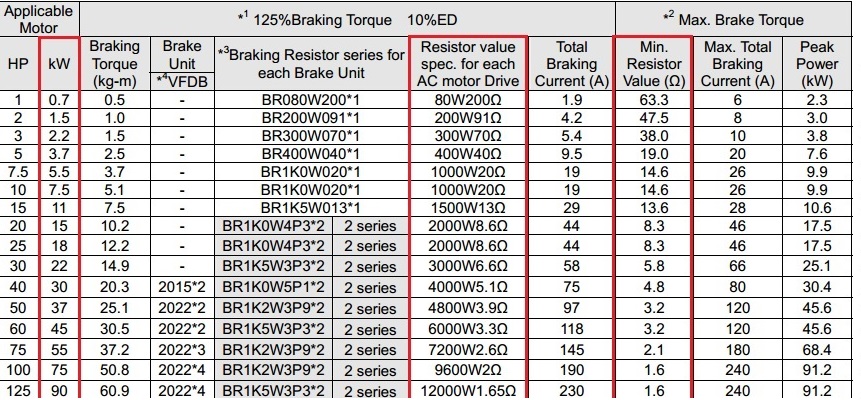

Vi dụ về chọn lựa điện trở xả cho biến tần Delta dòng VFD-C2000, điện áp 220 Vac và 380 Vac

Điện trở xả cho biến tần Delta C2000 điện áp 380~460 Vac

DIEN TRO XA CHO BIEN TAN DELTA C2000

Lựa chọn điện trở xả cho biến tần Delta C2000 điện áp 220 Vac

DIEN TRO XA CHO BIEN TAN C2000 DELTA

Chú ý : Nếu giá trị điện trở ( Ohm ) lớn hơn giá trị định mức thì điện áp DC Bus sẽ không được tiêu hao hết nên gây quá áp ( Over Voltage ). Còn nếu giá trị điện trở nhỏ hơn giá trị cho phép thì sẽ bị quá tải ( Over Load ). Công suất ( P : Kw ) của điện trở nếu nhỏ hơn định mức sẽ gây nóng điện trở xả, lâu dần sẽ đứt dây gây ra chập cháy.

Các loại điện trở có sẵn cho biến tần Delta, AC Servo Delta

Công suất ( W,KW)  80 W, 100W, 200W, 250W, 300W, 400W, 500W, 500W, 800W, 1000W, 1200W, 1500W, 2000W, 2400W, 3000W,3500W,4000W,6000W

Gía trị điện trở ( Ohm) :  2 ôm,6 ôm, 8 ôm,12 ôm,15 ôm,16 ôm, 18 ôm, 20 ôm, 25 ôm,30 ôm,35 ôm,50 ôm,70 ôm,100 ôm,120 ôm,130 ôm,150 ôm,140 ôm,200 ôm,250 ôm,300 ôm,Ohm

Trong đó có 2 loại là điện trở xả nhôm và điện trở xả sứ xanh, giá điện trở nhôm sẽ đắt hơn điện trở xả sứ xanh

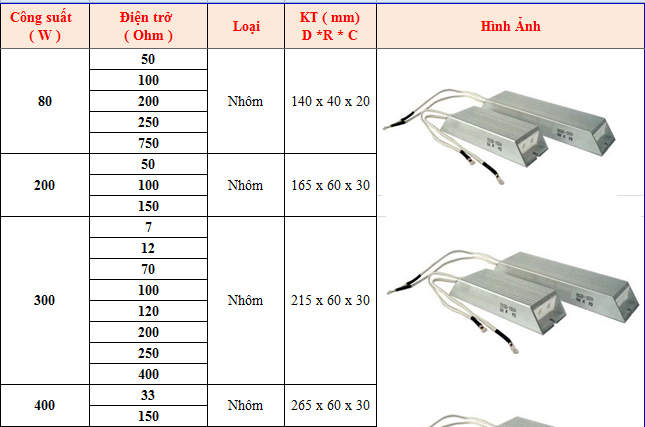

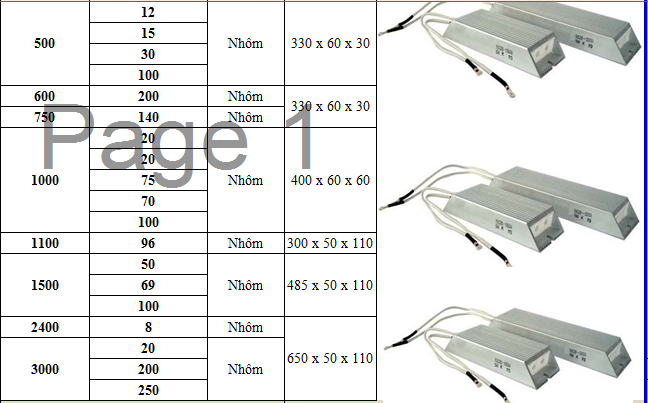

thong so dien tro xa nhom

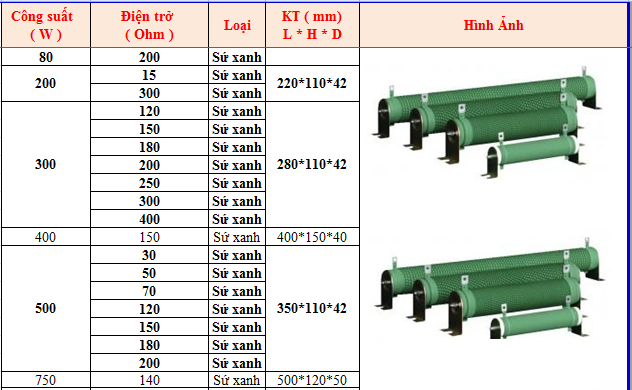

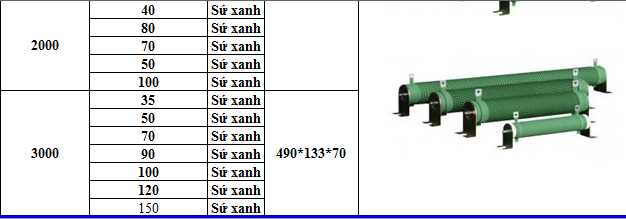

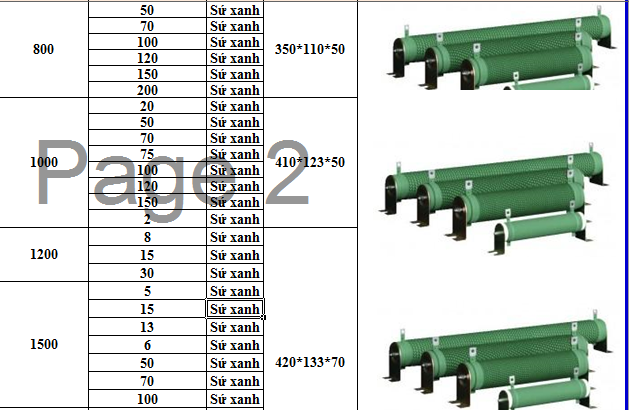

điện trở xả sứ xanh
Để được tư vấn ,báo giá điện trở xả  vui lòng liên hệ

Lê Văn Tân : 0949.529.977

Mail: tanlevan@etecvn.com

Tham khảo thêm về điện trở xả : Tìm hiểu điện trở xả
