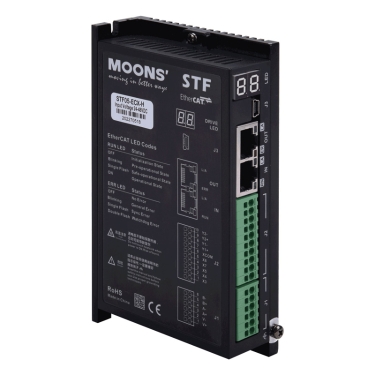

STF05-ECX-H, bộ điều khiển step STF05-ECX-H, Step Moons STF05-ECX-H
STF05-ECX-H là bộ điều khiển động cơ step hãng Moons vói Dòng điện đầu ra: 0,1-5,0A /pha (Đỉnh sin), Dải điện áp đầu vào: 24-48VDC, Chế độ hoạt động: EtherCAT (CoE) ,hỗ trợ đầy đủ CiA402, Hỗ trợ chế độ PP, PV, CSP&HM và Lập trình Q, 5DI, 2DO, Cổng giao tiếp: 2 cổng EtherCAT (đầu nối RJ45) và USB
- Đầu nối cắm trực tiếp
- Màn hình kỹ thuật số
- Phản hồi báo động
- Hỗ trợ điều khiển bus đa trục của máy chủ theo thời gian thực
- Hỗ trợ chương trình được ghi vào bộ nhớ
- Hỗ trợ bảo vệ chạp mạch
- Giao diện phong phú
- Giảm nhiễu cộng hưởng
- Tự động cài đặt, kiểm soát moment xoắn ở tốc độ thấp 1 cách trơn tru
Thông số kỹ thuật bộ điều khiển động cơ Step Moons STF05-ECX-H
| Thông số | Giá trị |
|---|---|
| Số pha | 2 |
| Điện áp cung cấp | 24-48 VDC |
| Loại điện áp cung cấp | DC |
| Số lượng trục điều khiển | trục đơn |
| Dòng điện đầu ra, đỉnh | 0,1-5,0 |
| Chế độ điều khiển | EtherCAT |
| Cách cài đặt,điều khiển | Thiết lập qua phần mềm |
| Cổng giao tiếp | USB, EtherCAT |
| Đầu vào kỹ thuật số | 5 đầu vào kỹ thuật số |
| Đầu ra kỹ thuật số | 3 đầu ra kỹ thuật số |
| Phản hồi của bộ mã hóa | KHÔNG |
| Loại bộ khuếch đại | Cầu H kép, 4 góc phần tư |
| Kiểm soát hiện tại | PWM ở 16KHz |
| Phạm vi điện áp đầu vào | 18-53VDC |
| Chế độ bảo vệ | Quá áp, dưới áp, quá nhiệt, quá dòng, cuộn dây hở, ngắt kết nối cáp truyền thông |
| Giảm dòng điện nhàn rỗi | 0-90% |
| Tiêu chuẩn bảo vệ | IP20 |
| Nhiệt độ hoạt động | 0-40℃ |
| Độ ẩm | Tối đa 90%, không ngưng tụ |
| Chứng nhận | CE RoHS |
