Biến tần cho đài phun nước, nhạc nước: Cách chọn biến tần Delta phù hợp

Biến tần cho đài phun nước được lựa chọn theo điện áp, dòng điện định mức của máy bơm và yêu cầu điều khiển từng nhóm vòi phun. ME300 phù hợp với ứng dụng nhỏ; MS300 phù hợp hệ thống cần điều khiển linh hoạt; Biến tần CP2000 phù hợp tải bơm và công suất lớn. Không nên chỉ chọn biến tần theo công suất kW.

Trong hệ thống đài phun nước và nhạc nước nghệ thuật, biến tần là thiết bị trực tiếp điều khiển tốc độ máy bơm, từ đó làm thay đổi lưu lượng, áp lực và chiều cao của cột nước.

Khi kết hợp biến tần với bộ lập trình PLC  hoặc bộ điều khiển trung tâm, màn hình HMI . từng nhóm vòi phun có thể lên xuống theo kịch bản, chuyển động theo nhịp nhạc và tạo ra nhiều hiệu ứng nước khác nhau.

Tuy nhiên, biến tần dùng cho nhạc nước không nên chỉ lựa chọn dựa trên công suất kW. Người thiết kế còn phải kiểm tra điện áp, dòng điện định mức của động cơ, đặc điểm máy bơm, số lượng bơm, phương thức điều khiển và yêu cầu thay đổi tốc độ của từng hiệu ứng.

Bài viết dưới đây sẽ giúp khách hàng lựa chọn đúng biến tần Delta cho đài phun nước, nhạc nước và các hệ thống bơm cảnh quan.

Biến tần có vai trò gì trong hệ thống đài phun nước?

Nếu máy bơm được đóng trực tiếp bằng contactor, động cơ thường chỉ có hai trạng thái chạy hoặc dừng. Cột nước vì vậy khó thay đổi độ cao một cách mềm mại và khó bám theo tiết tấu của bản nhạc.

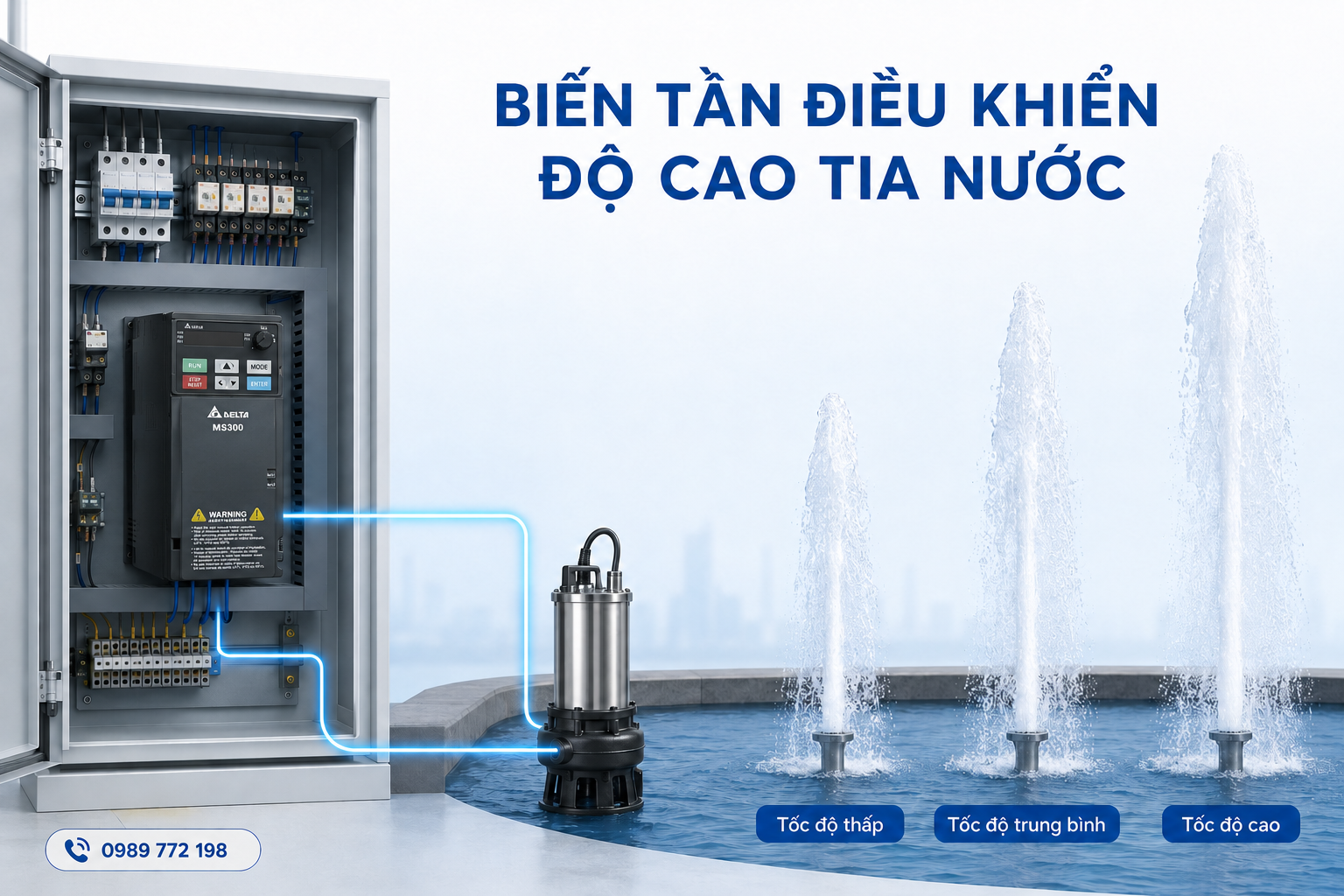

Biến tần thay đổi tần số cấp cho động cơ, qua đó điều chỉnh tốc độ quay của máy bơm. Khi tốc độ bơm thay đổi, lưu lượng và áp lực nước cũng thay đổi theo, tạo ra các hiệu ứng như:

• Tia nước dâng lên hoặc hạ xuống từ từ.

• Cột nước thay đổi độ cao theo từng đoạn nhạc.

• Các nhóm vòi phun chạy đuổi nhau.

• Tạo hiệu ứng sóng nước, nhấp nhô hoặc cao thấp xen kẽ.

• Khởi động và dừng bơm êm hơn.

• Hạn chế dòng điện khởi động lớn.

• Giảm va đập thủy lực khi cài đặt thời gian tăng, giảm tốc phù hợp.

Việc sử dụng biến tần còn có thể giúp giảm điện năng tiêu thụ trong những khoảng thời gian máy bơm chạy ở tốc độ thấp. Tuy nhiên, mức tiết kiệm thực tế phụ thuộc vào kịch bản vận hành, thời gian hoạt động và đặc tính thủy lực của từng công trình.

Nguyên lý điều khiển biến tần trong hệ thống nhạc nước

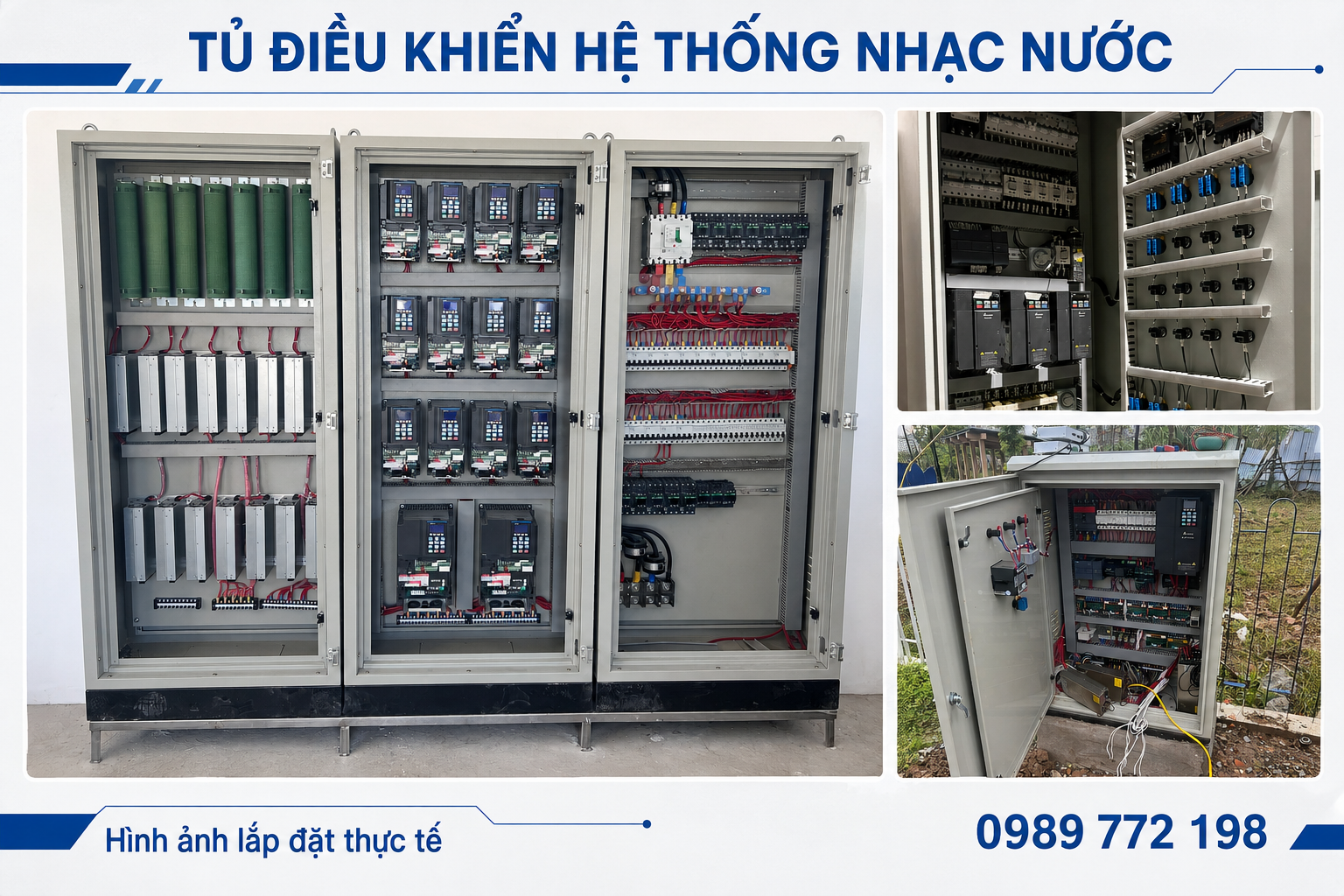

Một hệ thống phổ biến có thể gồm máy tính hoặc bộ phát nhạc, PLC, biến tần, máy bơm, van điện từ và bộ điều khiển đèn LED.

PLC nhận lệnh từ chương trình điều khiển, sau đó gửi tín hiệu tốc độ đến biến tần. Biến tần điều chỉnh tốc độ máy bơm để cột nước thay đổi theo kịch bản đã lập trình.

Có ba phương thức điều khiển thường gặp.

Điều khiển bằng nhiều cấp tốc độ

Các mức tần số được cài đặt trước trong biến tần. PLC sử dụng ngõ ra số để lựa chọn từng cấp tốc độ.

Phương án này dễ triển khai, phù hợp với đài phun nước có số lượng hiệu ứng không quá phức tạp. Tuy nhiên, số mức tốc độ bị giới hạn và khả năng chuyển đổi liên tục không linh hoạt bằng tín hiệu analog hoặc truyền thông.

Điều khiển bằng tín hiệu analog

PLC hoặc bộ điều khiển gửi tín hiệu analog đến biến tần, chẳng hạn 0–10 V hoặc 4–20 mA. Giá trị tín hiệu tương ứng với tần số và tốc độ của máy bơm.

Phương án này cho phép điều chỉnh chiều cao tia nước liên tục, phù hợp với các hiệu ứng dâng, hạ hoặc thay đổi độ cao mềm mại.

Điều khiển qua truyền thông RS-485

PLC gửi lệnh chạy, dừng và giá trị tần số đến các biến tần thông qua mạng truyền thông.

Giải pháp này giúp giảm số lượng dây điều khiển, thuận tiện khi hệ thống có nhiều biến tần và cho phép PLC đọc trạng thái hoạt động hoặc mã lỗi. Tuy nhiên, chương trình cần được thiết kế phù hợp để bảo đảm thời gian phản hồi và tính ổn định của mạng truyền thông.

Một biến tần có thể điều khiển nhiều máy bơm không?

Về kỹ thuật, một biến tần có thể cấp nguồn cho nhiều động cơ trong một số cấu hình nhất định. Tuy nhiên, các động cơ đó sẽ chạy cùng một tốc độ và phải được thiết kế bảo vệ riêng. tham khảo biến tần điều khiển nhiều bơm

Trong hệ thống nhạc nước, nếu từng máy bơm hoặc từng nhóm vòi cần tạo hiệu ứng khác nhau thì mỗi kênh điều khiển độc lập thường cần một biến tần riêng.

Có thể hiểu đơn giản:

• Các bơm luôn chạy cùng tốc độ có thể được nghiên cứu ghép thành một nhóm.

• Các bơm cần thay đổi chiều cao tia nước độc lập nên sử dụng các biến tần riêng.

• Không nên đóng hoặc cắt động cơ ở đầu ra biến tần khi biến tần đang phát điện nếu hệ thống chưa được thiết kế cho thao tác này.

Việc lựa chọn số lượng biến tần cần dựa trên sơ đồ hiệu ứng nước, không chỉ dựa trên tổng số máy bơm.

Cách chọn biến tần cho đài phun nước và nhạc nước

Kiểm tra nguồn điện

Trước tiên cần xác định nguồn điện tại công trình:

• Nguồn một pha 220 V.

• Nguồn ba pha 220 V.

• Nguồn ba pha 380 V.

Điện áp đầu vào của biến tần và điện áp đầu ra phải phù hợp với cách đấu dây của động cơ. Không nên chỉ nhìn công suất mà bỏ qua điện áp trên nhãn máy bơm.

Kiểm tra thông số động cơ máy bơm

Các thông số cần quan tâm gồm:

• Công suất động cơ, đơn vị kW hoặc HP.

• Điện áp định mức.

• Dòng điện định mức.

• Tần số định mức.

• Tốc độ quay.

• Cách đấu dây sao hoặc tam giác.

• Hệ số công suất và hiệu suất nếu cần tính toán chi tiết.

Trong đó, dòng điện định mức của động cơ là thông số rất quan trọng. Biến tần phải đáp ứng được dòng tải thực tế của máy bơm trong điều kiện vận hành.

Xác định đặc điểm tải

Máy bơm ly tâm thường thuộc nhóm tải mô-men biến thiên. Tuy nhiên, hệ thống nhạc nước có thể yêu cầu tăng và giảm tốc liên tục, khác với hệ thống bơm cấp nước chỉ cần duy trì áp suất ổn định.

Vì vậy, cần xác định:

• Bơm chạy liên tục hay chạy theo từng cảnh.

• Tốc độ thay đổi nhanh hay chậm.

• Số lần tăng, giảm tốc trong một phút.

• Chiều cao tia nước yêu cầu.

• Tần số thấp nhất mà bơm vẫn vận hành ổn định.

• Thời gian tăng tốc và giảm tốc cho phép.

Không nên cài thời gian tăng giảm tốc quá ngắn khi chưa chạy thử. Điều này có thể làm biến tần báo quá dòng, quá áp hoặc tạo va đập mạnh trong đường ống.

Kiểm tra khoảng cách từ biến tần đến động cơ

Ở các công trình ngoài trời, tủ điều khiển có thể đặt cách xa máy bơm chìm. Cáp động cơ dài làm tăng ảnh hưởng của điện dung cáp, nhiễu điện và điện áp xung tại đầu động cơ.

Khi khoảng cách lớn, kỹ thuật viên cần xem xét:

• Lựa chọn tiết diện cáp phù hợp.

• Đi dây động lực tách khỏi dây tín hiệu.

• Nối đất đúng kỹ thuật.

• Lắp cuộn kháng đầu ra hoặc bộ lọc phù hợp khi cần thiết.

• Kiểm tra khuyến nghị về chiều dài cáp trong tài liệu của biến tần.

Tính đến môi trường lắp đặt

Biến tần không được lắp trực tiếp ở khu vực có nước bắn, độ ẩm cao hoặc hơi nước ngưng tụ nếu không có biện pháp bảo vệ phù hợp.

Tủ điện nên được thiết kế với:

• Cấp bảo vệ phù hợp môi trường.

• Không gian tản nhiệt.

• Quạt và bộ lọc gió khi cần.

• Thiết bị chống sét lan truyền.

• Tiếp địa an toàn.

• Aptomat và thiết bị bảo vệ được lựa chọn phù hợp với tải biến tần.

• Bố trí hạn chế hơi ẩm và nước ngưng tụ trong tủ.

Nên chọn biến tần Delta nào cho hệ thống nhạc nước?

Việc lựa chọn chính xác cần căn cứ vào công suất, dòng điện và phương thức điều khiển. Ba dòng thường được quan tâm là ME300, MS300 và CP2000.

Biến tần Delta ME300

Biến tần Delta ME300 có thiết kế nhỏ gọn, phù hợp với các ứng dụng công suất nhỏ và tủ điện cần tối ưu diện tích.

Dòng này có thể được cân nhắc cho:

• Đài phun nước nhỏ.

• Máy bơm công suất thấp từ 400W ~7.5 Kw

• Hệ thống có số lượng biến tần lớn nhưng không gian tủ hạn chế.

• Ứng dụng điều khiển không quá phức tạp.

Cần kiểm tra đúng model, điện áp, dòng định mức và các ngõ vào điều khiển trước khi lựa chọn.

Biến tần Delta MS300

MS300 là dòng biến tần compact có khả năng điều khiển linh hoạt, kích thước nhỏ và phù hợp với nhiều loại máy móc, máy bơm.

Trong hệ thống nhạc nước, MS300 phù hợp khi:

• Cần thay đổi tốc độ bơm linh hoạt.

• Tủ sử dụng nhiều biến tần và cần tiết kiệm không gian.

• Điều khiển từ PLC bằng tín hiệu hoặc truyền thông.

• Công suất động cơ nằm trong dải đáp ứng của biến tần MS300 Delta.

• Hệ thống cần phản hồi điều khiển tốt hơn cho các hiệu ứng nước động.

Biến tần MS300 là lựa chọn đáng cân nhắc cho đài phun nước và nhạc nước quy mô nhỏ đến trung bình.

Biến tần Delta CP2000

CP2000 được Delta phát triển cho các ứng dụng bơm, quạt và HVAC, với dải công suất rộng và nhiều chức năng điều khiển bơm.

Dòng biến tần CP2000 phù hợp khi:

• Sử dụng máy bơm công suất lớn.

• Hệ thống yêu cầu biến tần chuyên dụng cho tải bơm.

• Cần chức năng PID hoặc điều khiển nhiều bơm.

• Công trình có quy mô lớn và cần khả năng mở rộng.

• Cần kết nối truyền thông với hệ thống điều khiển trung tâm.

Đối với nhạc nước yêu cầu thay đổi tốc độ liên tục, cần kiểm tra thêm kịch bản điều khiển, thời gian tăng giảm tốc và khả năng đáp ứng của toàn bộ hệ thống bơm – đường ống – vòi phun.

Bảng gợi ý lựa chọn

Bảng trên chỉ mang tính định hướng. Model cuối cùng cần được chọn theo điện áp và dòng điện trên nhãn động cơ.

Những lỗi thường gặp khi lựa chọn và cài đặt biến tần

Chỉ chọn theo công suất kW

Hai động cơ có cùng công suất vẫn có thể có dòng điện định mức khác nhau. Vì vậy, cần đối chiếu cả công suất và dòng điện.

Chọn sai cấp điện áp

Biến tần 220 V và biến tần 380 V không thể thay thế tùy ý cho nhau. Phải kiểm tra nguồn cấp và cách đấu dây của động cơ.

Cài tăng giảm tốc quá nhanh

Máy bơm và đường ống có quán tính. Việc thay đổi tốc độ quá nhanh có thể làm biến tần báo lỗi và ảnh hưởng đến hệ thống thủy lực.

Không tính chiều dài cáp động cơ

Khoảng cách từ tủ đến bơm chìm thường lớn. Nếu không xử lý đúng, cáp dài có thể làm tăng nhiễu và ảnh hưởng đến độ bền của hệ thống.

Đặt biến tần trong môi trường ẩm

Hơi ẩm, nước bắn và nước ngưng tụ có thể làm hỏng bo mạch. Biến tần cần được lắp trong tủ điện phù hợp.

Dùng một biến tần cho nhiều bơm cần chạy độc lập

Khi các tia nước phải tạo hiệu ứng khác nhau, từng nhóm bơm cần được điều khiển tốc độ độc lập. Ghép chung một biến tần sẽ làm mất khả năng điều khiển riêng từng hiệu ứng.

Thông tin cần cung cấp để chọn đúng biến tần

Để lựa chọn nhanh và chính xác, khách hàng nên gửi:

1. Ảnh nhãn máy bơm hoặc động cơ.

2. Số lượng máy bơm.

3. Nguồn điện tại công trình.

4. Công suất và dòng điện của từng bơm.

5. Sơ đồ hoặc mô tả các nhóm vòi phun.

6. Yêu cầu các bơm chạy cùng nhau hay độc lập.

7. Phương thức điều khiển dự kiến: công tắc, PLC, analog hoặc RS-485.

8. Khoảng cách từ tủ điện đến máy bơm.

9. Hình ảnh tủ điện hiện tại nếu là dự án cải tạo.

Dựa trên những thông tin này, kỹ thuật viên có thể lựa chọn đúng dòng biến tần, model, công suất và phương án điều khiển.

Kết luận

Biến tần giúp điều chỉnh tốc độ máy bơm, kiểm soát chiều cao tia nước và tạo chuyển động mềm mại cho hệ thống đài phun nước, nhạc nước.

Đối với hệ thống nhỏ, ME300 có ưu điểm về kích thước và chi phí. MS300 phù hợp với các hệ thống cần điều khiển linh hoạt và bố trí nhiều biến tần trong tủ. CP2000 là lựa chọn đáng chú ý cho các máy bơm công suất lớn và ứng dụng bơm chuyên dụng.

Tuy nhiên, việc chọn biến tần cần dựa trên dòng điện động cơ, điện áp, số lượng bơm, phương thức điều khiển và đặc điểm vận hành thực tế. Khách hàng không nên chỉ chọn theo công suất kW hoặc chọn dư công suất theo một tỷ lệ cố định.

Chúng tôi cung cấp biến tần Delta và hỗ trợ lựa chọn thiết bị cho hệ thống đài phun nước, nhạc nước. Khách hàng có thể gửi ảnh nhãn máy bơm, số lượng bơm và yêu cầu điều khiển để được tư vấn model phù hợp. Xem thêm tài liệu biến tần Delta
