Nguyên lý của máy đùn nhựa ( máy đúc ) là nhựa cứng trong điều kiện được gia nhiệt và áp lực quay của trục vít, nhựa được nóng cháy và đưa vào 1 khuôn cố định với hình dạng cụ thể.kết thúc quá trình sẽ ra được sản phẩm nhựa theo khuân mẫu.
Quá trình đùn có thể trực tiếp tạo ra sản phẩm cuối cùng hoặc gián tiếp tạo ra các sản phẩm trung gian ví nhu như trong các máy thổi nhựa. máy đùn tạo ra các cuộn nilon, sau đó mới tạo thành các túi nilon
Trước đây các động cơ đùn thường là động cơ DC với bộ điều khiển tốc độ điện từ. hoặc dùng động cơ VS có nhiều nhược điểm như chi phí vận hành rất cao, hiệu quả làm việc thấp, độ chính xác không cao, chất lượng sản phẩm thấp và việc bảo dưỡng bảo trì rất phức tạp điều đó làm ảnh hưởng tới độ bền của máy

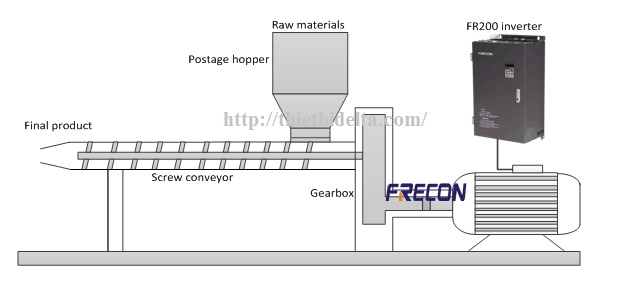

Cấu trúc của máy đùn trục vít như bên dưới.
Hạt nhựa được đưa từ từ vào phễu .Sau khi được gia nhiệt nóng chảy. Động cơ sẽ điều khiển trục đùn quay đẩy nhựa nóng chảy vào khuân mẫu tạo sản phẩm. Tốc độ của máy đùn trục vít đơn thường là 100r/p, Tốc độ của một vài dòng máy đùn trộn với máy đùn trục vít kép là 200~500 r/p. Còn loại tốc độ thấp là 10rpm~40 rpm
Sử dụng biến tần cho máy đùn nhựa
Có rất nhiều dòng biến tần cho máy đùn nhựa trong đó có 2 hãng đang được tin tưởng và sử dụng rất nhiều là biến tần Delta và biến tần Frecon
Ví dụ :Sử dụng biến tần Frecon Fr200 điều khiển động cơ đùn trục vít. Tốc độ được điều chỉnh vô cấp thông qua ngõ vào analog 0~10 V.
Biến tần Frecon FR200 có ưu điểm sau.
- Có chế độ điều khiển Open-loop Vectorr tạo ra độ chính xác cao,
- Momen xoắn cao,bảo vệ quá momen.
- Thời gian đáp ứng nhanh
- Chức năng tự động bù momen ở tốc độ thấp
- Lọc phần mềm và phần cứng giúp cải thiện hiệu quả,độ tin cậy của thiết bị
- Giảm sự ảnh hưởng của nhiễu và việc gây ra nhiễu cho các thiết bị khác
- Giá thành cạnh tranh, bảo hành 18 tháng

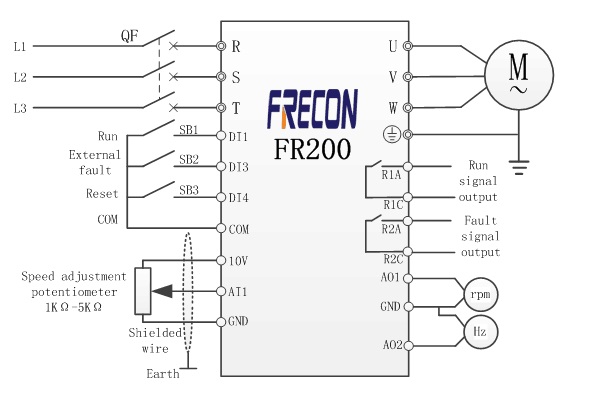

Sơ đồ đấu nối biến tần Fr200 cho máy đùn nhựa
Yêu cầu kiểm soát khi lắp biến tần Frecon FR200 cho máy đùn nhựa
- Khi nhiệt độ chưa đạt nhiệt độ cài đặt yêu cầu thì biến tần sẽ không chạy
- Có mạch liên động bên ngoài
- Trước khi bơm thủy lực khởi động biến tần không thể chạy
- Khi máy có sự cố biến tần phải ngừng
Tham số cài đặt Frecon FR200 cho máy đùn nhựa
| Tham số | Diễn giải | Giá trị cài đặt | Mô tả giá trị cài đặt |
| F01.01 | Lệnh thay đổi tốc độ | 2 | Thay đổi tốc độ qua AI1 |
| F02.00 | Lệnh chạy dừng | 1 | On/off bằng tiêp điểm bên ngoài |
| F02.02 | Chức năng quay ngược | 1 | Tắt chức năng quay ngược |
| F04.00 | Chân chức năng DI1 | 1 | Chân chạy thuận (FWD) |
| F04.02 | Chân chức năng DI3 | 9 | Chân báo lỗi |
| F04.03 | Chân chức năng DI4 | 7 | Chân reset |
| F05.02 | Chức năng ngõ ra relay 1 | 1 | Kích hoạt khi biến tần chạy |
| F05.03 | Chức năng ngõ ra relay 2 | 2 | Kích hoạt khi có lỗi |
| F07.00 | Chức năng ngõ ra AO1 | 9 | Gía trị output tương đương với giá trị input ở AI1 |
| F07.01 | Chức năng ngõ ra AO2 | 1 | Tần số ngõ ra |
