DVP28SA211T là PLC Delta thuộc dòng DVP-SA2 Advanced Slim, thiết kế nhỏ gọn nhưng có khả năng xử lý và điều khiển chuyển động cao hơn dòng PLC cơ bản.
PLC sử dụng nguồn 24VDC, tích hợp 16 ngõ vào số và 12 ngõ ra transistor NPN, hỗ trợ phát xung tốc độ cao đến 100kHz. Đây là model phù hợp cho các hệ thống điều khiển Servo, động cơ bước, máy cắt theo chiều dài, máy cấp liệu và các ứng dụng định vị.
Trong thực tế mua bán, báo giá hoặc hóa đơn, PLC Delta DVP28SA211T cũng thường được gọi là bộ lập trình DVP28SA211T, bộ điều khiển DVP28SA211T hoặc bộ điều khiển lập trình DVP28SA211T. Đây đều là các cách gọi dùng để tra cứu cùng model PLC Delta thuộc dòng DVP-SA2.
Thông số kỹ thuật DVP28SA211T
| Thông số | DVP28SA211T |
|---|---|
| Hãng sản xuất | Delta Electronics |
| Dòng PLC | DVP-SA2 |
| Model | DVP28SA211T |
| Nguồn cấp | 24VDC |
| Tổng I/O tích hợp | 28 điểm |
| Digital Input | 16 DI |
| Digital Output | 12 DO |
| Kiểu ngõ ra | Transistor NPN |
| Dung lượng chương trình | 16K Steps |
| Data Register | 10K Words |
| Tốc độ lệnh cơ bản | Tối đa 0,35 µs |
| Phát xung tốc độ cao | 2 × 100kHz + 2 × 10kHz |
| Ngõ vào xung tốc độ cao | 2 × 100kHz + 6 × 10kHz |
| A/B Phase Counter | 1 bộ, tối đa 50kHz |
| Nội suy | Tuyến tính và cung tròn 2 trục |
| RS-232 | 1 cổng |
| RS-485 | 1 cổng |
| Giao thức | Modbus ASCII / RTU, PLC Link |
| Digital I/O mở rộng tối đa | 480 điểm |
| Tổng I/O tối đa theo cấu hình | 508 điểm (28 + 480) |
| Dòng module mở rộng | DVP-S Series |
| Vị trí module mở rộng | Phía phải CPU |
| Tổng module mở rộng phía phải tối đa | 14 module |
| Trong đó module -S / -S2 | Tối đa 8 module |
| Module phía trái | Không hỗ trợ trên DVP28SA2 |
| Kiểu thiết kế | Slim PLC |
| Lắp đặt | DIN Rail |
Theo Delta công bố DVP-SA2 có bộ nhớ chương trình 16k steps, Data Register 10k words, CPU 32-bit và hỗ trợ nội suy hai trục. Riêng model DVP28SA2 có 16 input, 12 output và chỉ hỗ trợ module mở rộng phía bên phải.
Đặc điểm nổi bật của DVP28SA211T
Điểm mạnh của PLC Delta DVP28SA211T là khả năng xử lý các bài toán cần phát xung tốc độ cao. PLC có 2 ngõ ra xung 100kHz và 2 ngõ ra 10kHz, đồng thời hỗ trợ nội suy tuyến tính và cung tròn hai trục, phù hợp cho nhiều hệ thống Servo và Stepper.
Thiết bị tích hợp RS-232 và RS-485, hỗ trợ Modbus ASCII/RTU và PLC Link nên thuận tiện kết nối với HMI, biến tần, Servo và các thiết bị tự động hóa khác. Thiết kế dạng slim giúp tiết kiệm diện tích tủ điện.
Khả năng mở rộng I/O và module
DVP28SA211T tích hợp sẵn 28 điểm I/O gồm 16DI và 12DO Transistor NPN, đồng thời hỗ trợ tối đa 480 điểm Digital I/O mở rộng thông qua các module DVP-S tương thích. Như vậy, tổng số I/O theo cấu hình có thể đạt 508 điểm.
Riêng DVP28SA2 chỉ hỗ trợ module mở rộng ở phía phải CPU, với tối đa 14 module, trong đó số module thuộc nhóm -S và -S2 tối đa 8 module. Khi thiết kế hệ thống thực tế cần kiểm tra thêm loại module, số lượng I/O và khả năng cấp nguồn.
Ứng dụng của PLC Delta DVP28SA211T
Bộ lập trình DVP28SA211T phù hợp cho máy đóng gói, băng tải, máy dán nhãn, máy cắt theo chiều dài, máy cuộn, máy cấp liệu, máy bẻ đai, máy bẻ đai sắt servo, hệ thống điều khiển Servo/Stepper và các máy tự động hóa cần định vị chính xác.
DVP28SA211T và DVP28SS211T khác nhau thế nào?
| Tiêu chí | DVP28SA211T | DVP28SS211T |
|---|---|---|
| Dòng PLC | DVP-SA2 | DVP-SS2 |
| I/O | 16DI / 12DO | 16DI / 12DO |
| Ngõ ra | Transistor NPN | Transistor NPN |
| Bộ nhớ | 16k steps | 8k steps |
| Data Register | 10k words | 5k words |
| Xung đầu ra cao nhất | 100kHz | 10kHz |
| Nội suy 2 trục | Có | Không |
| Phù hợp | Servo, Stepper, định vị | Điều khiển logic thông thường |
Nếu hệ thống chủ yếu điều khiển ON/OFF và không yêu cầu phát xung tốc độ cao, DVP28SS211T có thể đáp ứng tốt. Với các máy cần Servo, Stepper hoặc điều khiển vị trí, DVP28SA211T có thêm các chức năng motion control phù hợp hơn.

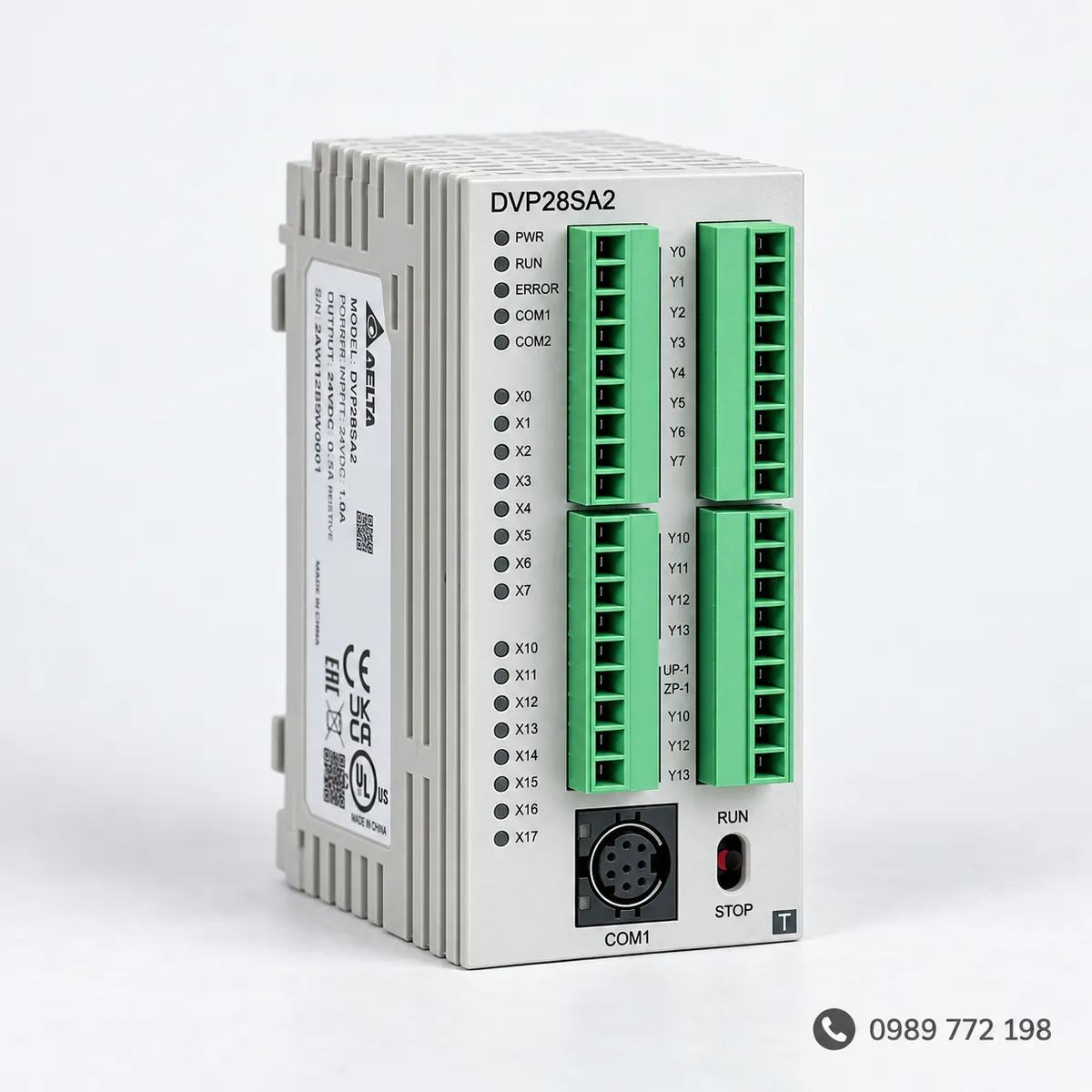

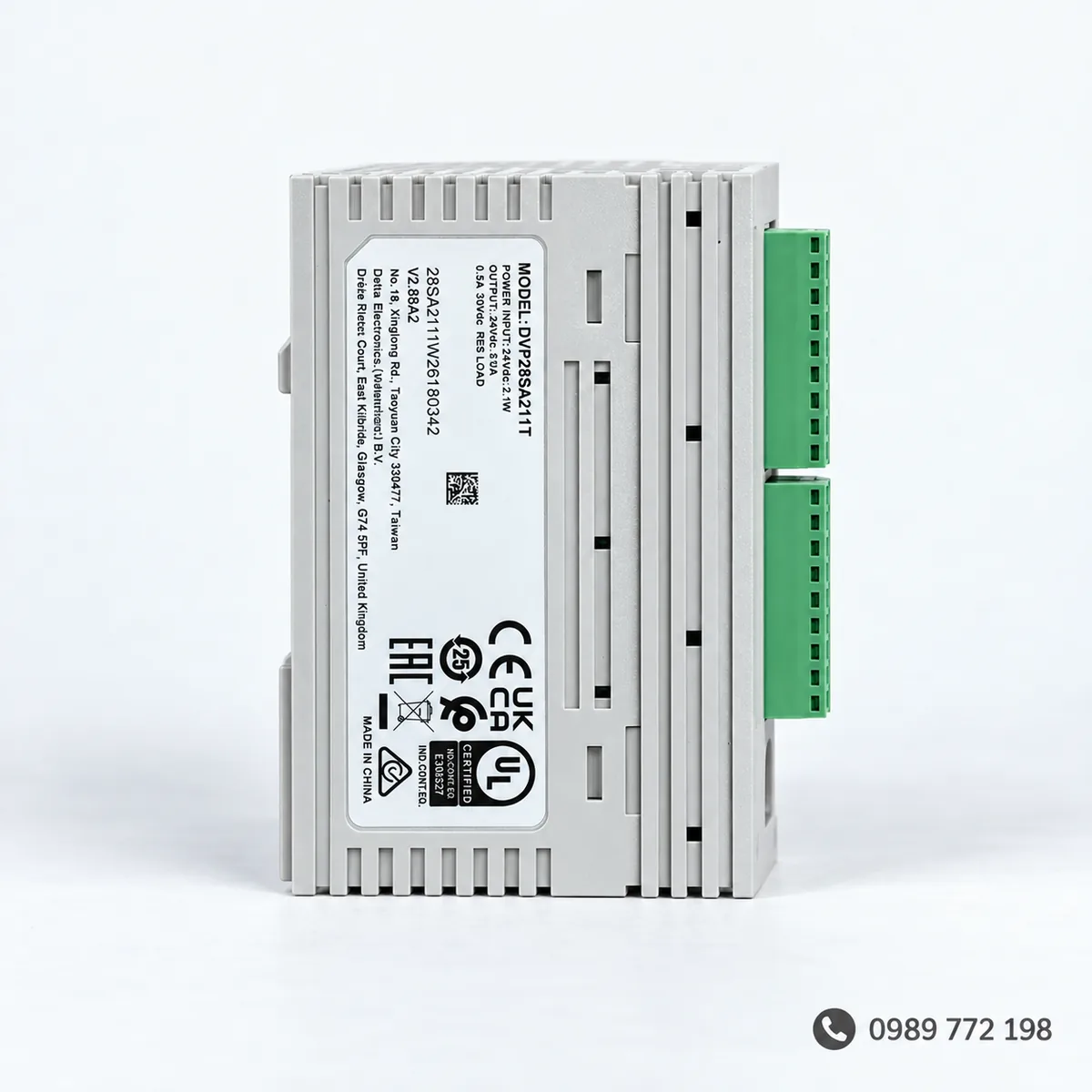

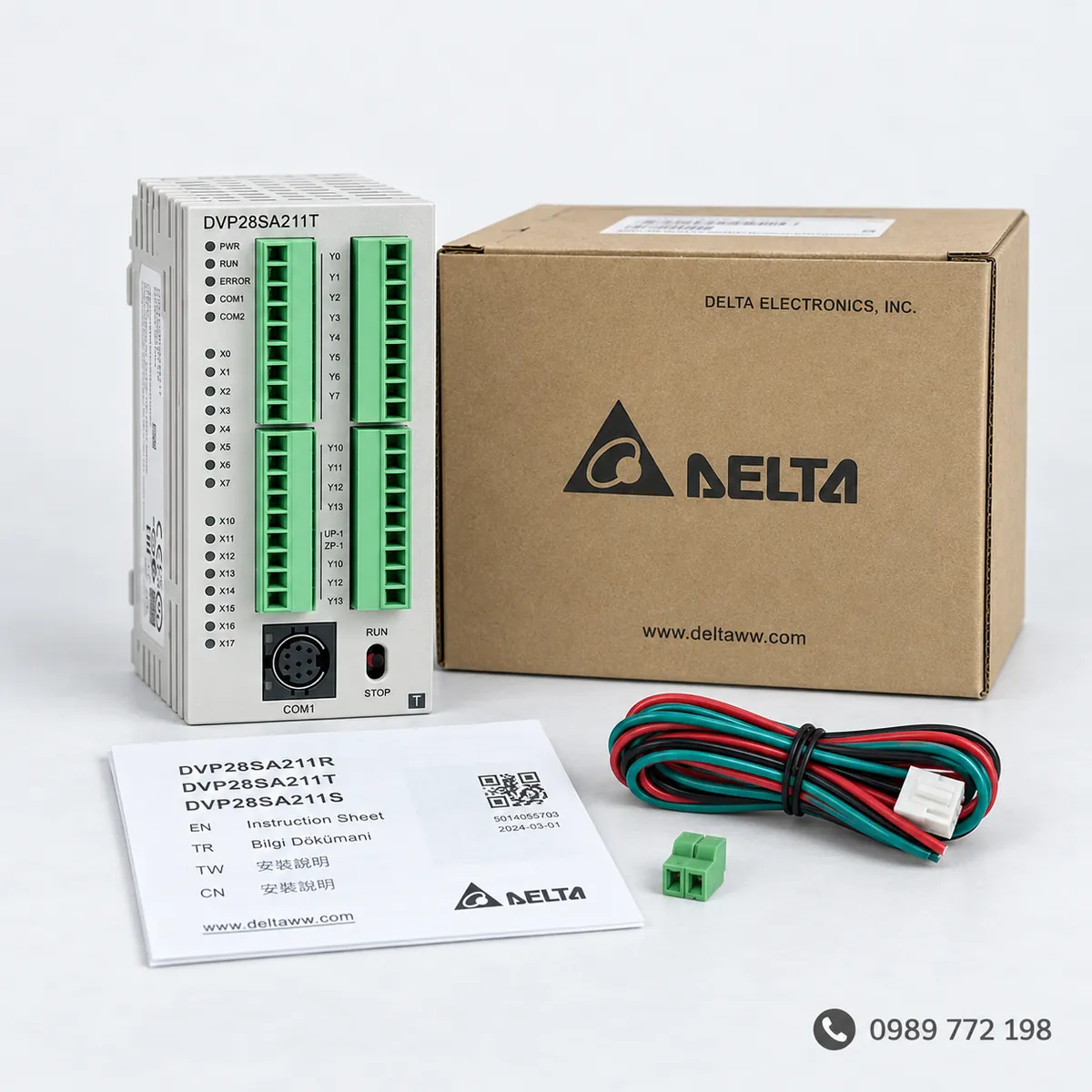

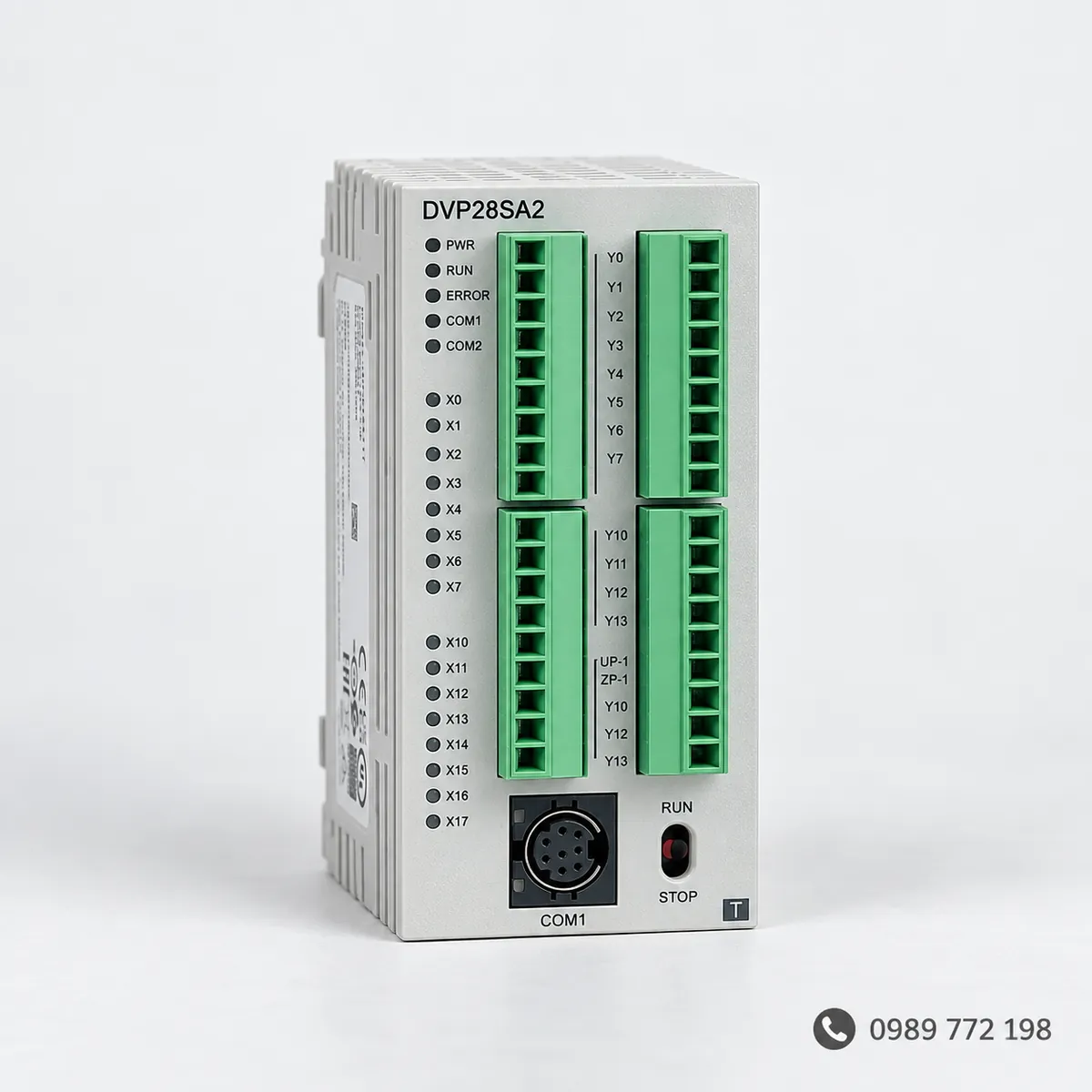

Hình ảnh thực tế bộ điều khiển lập trình DVP28SA211T
Câu hỏi thường gặp về DVP28SA211T
DVP28SA211T có bao nhiêu I/O?
DVP28SA211T tích hợp 28 điểm I/O, gồm 16 Digital Input và 12 Digital Output Transistor NPN.
DVP28SA211T phát xung tối đa bao nhiêu?
PLC hỗ trợ 2 ngõ ra xung tối đa 100kHz và 2 ngõ ra tối đa 10kHz, phù hợp với các ứng dụng Servo, Stepper và điều khiển vị trí.
DVP28SA211T mở rộng tối đa bao nhiêu I/O?
DVP28SA211T hỗ trợ tối đa 480 điểm Digital I/O mở rộng. Cộng với 28 I/O tích hợp trên CPU, tổng số I/O theo cấu hình có thể đạt 508 điểm.
DVP28SA211T mở rộng tối đa bao nhiêu module?
DVP28SA211T hỗ trợ tối đa 14 module mở rộng phía phải CPU, trong đó số module thuộc nhóm -S và -S2 tối đa 8 module.
DVP28SA211T có bao nhiêu cổng RS485?
Riêng DVP28SA2 tích hợp 1 cổng RS-232 và 1 cổng RS-485. Các model DVP-SA2 khác có thể có 2 RS-485, nhưng DVP28SA2 được Delta ghi chú giảm còn 1 cổng RS-485. File Center
DVP28SA211T là PLC hay bộ lập trình?
DVP28SA211T là PLC của Delta Electronics. Trong thực tế sản phẩm cũng thường được gọi là bộ lập trình DVP28SA211T, bộ điều khiển DVP28SA211T hoặc bộ điều khiển lập trình DVP28SA211T.
Tài liệu PLC Delta DVP28SA211T
Tài liệu PLC Delta DVP28SA211T chúng tôi cung cấp bao gồm datasheet, hướng dẫn sử dụng , phần mềm lập trình
Giá và Báo giá PLC Delta DVP28SA211T
Giá DVP28SA211T có thể thay đổi theo thời điểm và số lượng đặt hàng, vui lòng liên hệ để nhận báo giá mới nhất. Quý khách cần báo giá DVP28SA211T, kiểm tra hàng hoặc tư vấn lựa chọn PLC cho Servo, Stepper và hệ thống tự động hóa có thể liên hệ Thiết Bị Delta để được hỗ trợ.
