PLC Delta DVP32ES300R là bộ điều khiển lập trình thuộc dòng PLC Delta DVP-ES3 của Delta Electronics, tích hợp 32 điểm I/O gồm 16 ngõ vào số và 16 ngõ ra Relay. Thiết bị sử dụng nguồn cấp 100–240VAC, bộ nhớ chương trình 64K steps và tích hợp sẵn Ethernet, RS-485 cùng truyền thông CANopen.
So với PLC DVP32ES200R tiêu chuẩn thuộc dòng ES2, DVP32ES300R nổi bật với Ethernet tích hợp, bộ nhớ chương trình lớn hơn và khả năng kết nối CANopen, phù hợp với hệ thống điều khiển máy móc cần kết nối HMI, biến tần, Servo Drive và thiết bị giám sát.
Sản phẩm còn được gọi là bộ điều khiển lập trình DVP32ES300R hoặc bộ lập trình DVP32ES300R trong các giao dịch thương mại.
1. Thông số kỹ thuật PLC Delta DVP32ES300R
| Thông số | Chi tiết |
|---|---|
| Model | DVP32ES300R |
| Thương hiệu | Delta Electronics |
| Dòng sản phẩm | DVP-ES3 |
| Ký hiệu mặt trước | DVP32ES3 |
| Tên gọi thương mại | Bộ điều khiển lập trình DVP32ES300R; Bộ lập trình DVP32ES300R |
| Nguồn cấp | 100–240VAC, 50/60Hz |
| Công suất tiêu thụ | Tối đa 70VA |
| Tổng I/O tích hợp | 32 điểm (16DI + 16DO) |
| Ngõ vào số | 16DI, tín hiệu 24VDC, Sink/Source |
| Ngõ ra số | 16DO Relay |
| Điện áp tải Relay | 10–250VAC hoặc 5–30VDC |
| Tải thuần trở tối đa | 2A/ngõ ra, 8A/COM |
| Bộ nhớ chương trình | 64K steps |
| Ethernet | 1 cổng RJ45, 10/100Mbps |
| Giao thức Ethernet | Modbus TCP, EtherNet/IP |
| Truyền thông nối tiếp | 2 cổng RS-485 |
| Cổng CAN | 1 cổng tích hợp |
| Giao thức CANopen | CANopen DS301, Master/Slave |
| CANopen Master | Hỗ trợ tối đa 64 node |
| USB | Mini USB |
| Thẻ nhớ | Micro SD |
| Nguồn phụ | 24VDC, tối đa 0,5A |
| Khả năng mở rộng | Tối đa 256 điểm I/O theo cấu hình hỗ trợ |
| Phần mềm lập trình | ISPSoft, DIADesigner |
Lưu ý: Định mức ngõ ra Relay phụ thuộc tính chất tải và điều kiện đóng/ngắt. Với tải cảm như cuộn hút contactor hoặc van điện từ, cần kiểm tra định mức, tuổi thọ tiếp điểm và sử dụng biện pháp bảo vệ phù hợp.
2. Nhận diện PLC Delta DVP32ES3 và mã DVP32ES300R
Trên mặt trước PLC Delta ES3 loại 32 I/O có ký hiệu DVP32ES3 cùng thông tin 16DI/16DO. Vì vậy, khách hàng có thể tìm kiếm sản phẩm bằng tên PLC Delta DVP32ES3 khi đối chiếu với thiết bị đang sử dụng.
Tuy nhiên, DVP32ES3 không phải mã đặt hàng đầy đủ. Phiên bản DVP32ES300R sử dụng nguồn 100–240VAC và ngõ ra Relay, trong khi DVP32ES300T sử dụng ngõ ra Transistor NPN.
Khi mua mới hoặc thay thế PLC, cần kiểm tra mã model đầy đủ trên tem để xác định chính xác loại nguồn và ngõ ra, tránh lựa chọn nhầm thiết bị.
3. Đặc điểm nổi bật và ứng dụng của DVP32ES300R
Ethernet tích hợp – Kết nối HMI và hệ thống giám sát
Một trong những tính năng nổi bật của PLC Delta DVP32ES300R là cổng Ethernet được tích hợp trực tiếp trên CPU, hỗ trợ truyền thông Modbus TCP và EtherNet/IP theo cấu hình tương ứng.
Nhờ đó, PLC có thể trao đổi dữ liệu với HMI, máy tính giám sát, biến tần và các thiết bị công nghiệp tương thích qua mạng Ethernet mà không cần bổ sung module Ethernet riêng.
16 ngõ ra Relay – Linh hoạt điều khiển tải AC/DC
DVP32ES300R tích hợp 16 ngõ ra Relay, phù hợp với các ứng dụng đóng/ngắt tín hiệu điều khiển và tải điện trong giới hạn định mức tiếp điểm.
Ngõ ra Relay có thể được sử dụng để điều khiển đèn báo, rơ-le trung gian, cuộn hút contactor hoặc van điện từ khi đáp ứng điều kiện tải và có biện pháp bảo vệ phù hợp.
Khác với ngõ ra Transistor, Relay không phù hợp để phát xung tốc độ cao điều khiển Servo.
Tích hợp CANopen – Kết nối Servo Drive và thiết bị công nghiệp
PLC Delta DVP32ES300R tích hợp sẵn cổng truyền thông CAN, hỗ trợ giao thức CANopen DS301 ở chế độ Master và Slave.
Tính năng này cho phép PLC trao đổi dữ liệu với các thiết bị CANopen tương thích như Servo Drive, biến tần và các thiết bị điều khiển trong hệ thống tự động hóa.
Ở chế độ Master, DVP32ES300R hỗ trợ tối đa 64 node CANopen theo thông số của nhà sản xuất. Số thiết bị sử dụng thực tế còn phụ thuộc cấu hình mạng, đặc tính truyền thông và khả năng tương thích.
Nhờ kết hợp Ethernet, hai cổng RS-485 và CANopen, PLC có thể tích hợp linh hoạt trong nhiều hệ thống điều khiển mà không cần bổ sung module riêng cho các giao thức đã được tích hợp sẵn.
Bộ nhớ 64K steps và khả năng mở rộng I/O
PLC sử dụng bộ nhớ chương trình 64K steps, tích hợp sẵn 16 ngõ vào và 16 ngõ ra Relay. Khi cần bổ sung tín hiệu, người sử dụng có thể lựa chọn các module mở rộng tương thích với dòng DVP-ES3.
Ứng dụng tiêu biểu: Máy đóng gói, băng tải, hệ thống bơm, quạt, tủ điều khiển máy móc và dây chuyền sản xuất kết hợp PLC, HMI, biến tần hoặc Servo Drive.
4. So sánh PLC Delta DVP32ES300R và DVP32ES200R
DVP32ES300R thuộc thế hệ DVP-ES3, được nâng cấp về bộ nhớ chương trình và khả năng truyền thông so với DVP32ES200R tiêu chuẩn thuộc dòng PLC Delta DVP-ES2.
Cả hai model đều sử dụng nguồn 100–240VAC, tích hợp 16 ngõ vào và 16 ngõ ra Relay. Tuy nhiên, DVP32ES300R sở hữu bộ nhớ chương trình lớn hơn cùng Ethernet và CANopen tích hợp.
| Đặc điểm | DVP32ES200R (ES2) | DVP32ES300R (ES3) |
|---|---|---|
| Nguồn cấp | 100–240VAC | 100–240VAC |
| I/O tích hợp | 16DI / 16DO | 16DI / 16DO |
| Loại ngõ ra | Relay | Relay |
| Bộ nhớ chương trình | 16K steps | 64K steps |
| Ethernet tích hợp | Không | Có |
| CANopen tích hợp | Không | Có |
| Phần mềm lập trình | WPLSoft / ISPSoft | ISPSoft / DIADesigner |
Có nên nâng cấp từ DVP32ES200R lên DVP32ES300R?
DVP32ES300R là lựa chọn đáng cân nhắc khi hệ thống cần kết nối Ethernet, CANopen hoặc bộ nhớ chương trình lớn hơn.
Tuy nhiên, trước khi thay thế cần kiểm tra chương trình PLC, sơ đồ đấu nối, module mở rộng và khả năng tương thích của các thiết bị đang sử dụng.
Lưu ý: Bảng trên so sánh với DVP32ES200R tiêu chuẩn. Một số model khác thuộc dòng ES2 đã được trang bị Ethernet.
5. Phân biệt DVP32ES300R và DVP32ES300T
Cả hai model đều thuộc dòng DVP-ES3, sử dụng nguồn 100–240VAC, tích hợp 32 I/O và hỗ trợ Ethernet, RS-485, CANopen. Khác biệt quan trọng nhất nằm ở loại ngõ ra.
| Đặc điểm | DVP32ES300R | DVP32ES300T |
|---|---|---|
| Ngõ vào | 16DI | 16DI |
| Ngõ ra | 16 Relay | 16 Transistor NPN |
| Ethernet tích hợp | Có | Có |
| CANopen DS301 | Có | Có |
| Phát xung tốc độ cao qua ngõ ra | Không | Có |
| Ứng dụng phù hợp | Đóng/ngắt tải AC/DC trong định mức | Điều khiển tín hiệu DC, phát xung Servo |
Nên chọn DVP32ES300R khi hệ thống cần ngõ ra tiếp điểm Relay. Nếu ứng dụng yêu cầu phát xung tốc độ cao để điều khiển vị trí Servo, khách hàng nên tham khảo phiên bản PLC Delta DVP32ES300T.
Tuy nhiên, DVP32ES300R vẫn có thể giao tiếp và điều khiển Servo Drive tương thích thông qua CANopen khi thiết bị và cấu hình hệ thống hỗ trợ phương thức điều khiển tương ứng.
Hai model không nên thay thế trực tiếp cho nhau khi chưa kiểm tra sơ đồ đấu nối, loại tải và yêu cầu điều khiển.
6. Hình ảnh thực tế PLC Delta DVP32ES300R

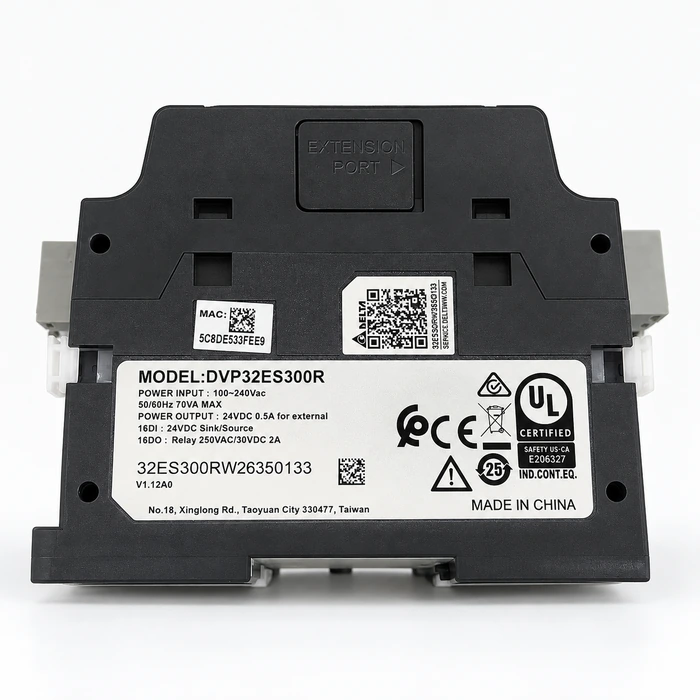

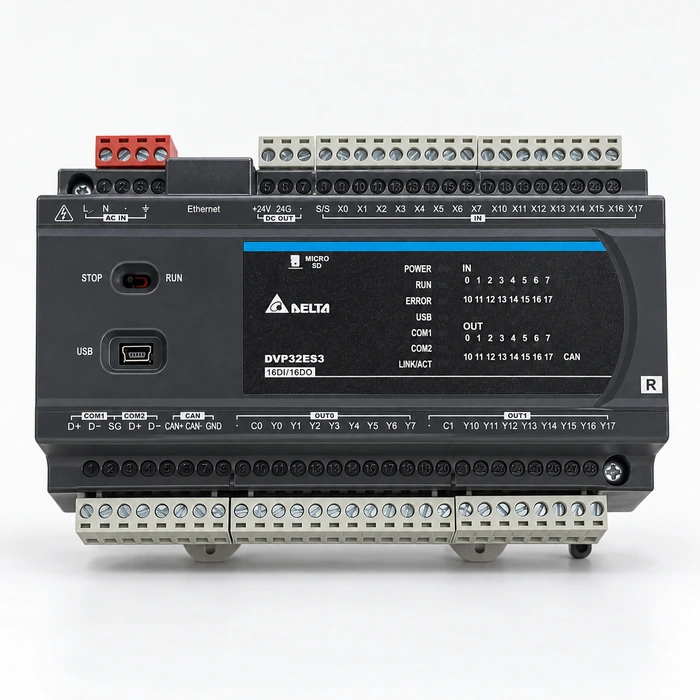

Dưới đây là hình ảnh thực tế của PLC Delta DVP32ES300R, giúp khách hàng đối chiếu ký hiệu DVP32ES3 trên mặt trước, tem model, cổng Ethernet và các chân đấu ngõ ra Relay.
Các hình ảnh được sử dụng để nhận diện đúng model trước khi mua mới hoặc thay thế PLC trong hệ thống điều khiển.
7. Tài liệu và phần mềm lập trình PLC Delta DVP32ES300R
PLC Delta DVP32ES300R thuộc dòng DVP-ES3, hỗ trợ lập trình bằng phần mềm ISPSoft hoặc DIADesigner theo phiên bản tương thích.
Để tìm hiểu thêm về hướng dẫn lập trình, phần mềm, catalogue và tài liệu kỹ thuật của các dòng PLC Delta, khách hàng có thể tham khảo bài viết:
Khi lập trình DVP32ES300R, cần lựa chọn đúng model CPU, phiên bản phần mềm và cấu hình truyền thông Ethernet, RS-485 hoặc CANopen phù hợp với hệ thống.
8. Câu hỏi thường gặp và báo giá PLC Delta DVP32ES300R
DVP32ES300R có tích hợp Ethernet không?
Có. PLC tích hợp sẵn cổng Ethernet hỗ trợ Modbus TCP và EtherNet/IP theo cấu hình tương ứng, giúp kết nối HMI, máy tính giám sát và các thiết bị công nghiệp tương thích.
DVP32ES300R có hỗ trợ CANopen không?
Có. Thiết bị tích hợp cổng CAN, hỗ trợ CANopen DS301 ở chế độ Master và Slave. Ở chế độ Master, PLC hỗ trợ tối đa 64 node theo thông số của Delta.
PLC Delta DVP32ES300R sử dụng nguồn điện bao nhiêu?
Thiết bị sử dụng nguồn 100–240VAC, 50/60Hz. Các ngõ vào số hoạt động với tín hiệu 24VDC.
Ngõ ra Relay của DVP32ES300R chịu tải bao nhiêu?
Theo tài liệu Delta, ngõ ra Relay có định mức tải thuần trở tối đa 2A/ngõ ra và 8A/COM. Khả năng đóng/ngắt thực tế còn phụ thuộc loại tải, điện áp và điều kiện vận hành.
DVP32ES300R có thể điều khiển Servo không?
PLC có thể giao tiếp và điều khiển Servo Drive tương thích qua CANopen khi cấu hình phù hợp. Tuy nhiên, ngõ ra Relay không dùng để phát xung tốc độ cao điều khiển Servo.
DVP32ES300R sử dụng phần mềm lập trình nào?
PLC hỗ trợ ISPSoft và DIADesigner theo tài liệu Delta. Cần lựa chọn phiên bản phần mềm tương thích với CPU và firmware.
DVP32ES300R có thể thay thế trực tiếp DVP32ES200R không?
Không nên thay thế trực tiếp khi chưa kiểm tra chương trình, sơ đồ đấu nối, module mở rộng và các thiết bị ngoại vi. Cần đánh giá khả năng tương thích trước khi nâng cấp.
Báo giá PLC Delta DVP32ES300R
Bạn đang cần mua bộ điều khiển lập trình DVP32ES300R để lắp đặt hệ thống mới hoặc thay thế PLC Delta DVP32ES200R đang sử dụng?
Hãy liên hệ để được tư vấn lựa chọn đúng model, kiểm tra khả năng tương thích và nhận báo giá theo số lượng.
Hotline / Zalo: 0989 772 198
Hỗ trợ tư vấn kỹ thuật và báo giá PLC Delta DVP32ES300R.
