Biến tần điều khiển gọi bơm duy trì áp suất ( PID) max 8 bơm

Biến tần điều khiển gọi bơm duy trì áp suất ( PID)

Biến tần điều khiển gọi bơm duy trì áp suất ( PID)

17:12 - 08/06/2021

Giải pháp này sử dụng 1 biến tần điều khiển 1 động cơ chạy điều áp qua biến tần, các động cơ con lại sẽ chạy trực tiếp điện lưới nếu thiếu áp ( max thêm 8 động cơ)

Hiện nay trên thị trường có rất nhiều dòng biến tần điều khiển bơm của các hãng như Siemens,Danfos,Schneider hay Mitsubishi,Panasonic,Yaskawa,Fuji,Delta,Frecon....Trong đó hãng Delta có dòng biến tần Delta CP2000 có nhiều chức năng chuyên dùng điều khiển cho bơm trong các hệ thống bơm nước,xử lý nước sạch,nước thải....

biến tần cp200 cho bơm nước

Các chế độ điều khiển bơm của biến tần Delta CP2000

  • Điều khiển 1 bơm,chạy điều áp PID
  • Điều khiển nhiều bơm chạy luân phiên theo thời gian Max 8 bơm ( Tất cả các bơm đều được cấp nguồn từ biến đóng cắt qua contactor) Pr12-00=1
  • Điều khiển nhiều bơm chạy luân phiên điều áp Tất cả các bơm đều được cấp 2 nguồn từ biến tần và từ điện lưới ( Pr12-00 = 2) Max 4 bơm
  • Điều khiển goi bơm điều áp ,chỉ 1 bơm chạy biến tần, Max 8 bơm chạy qua điện lưới ( Pr12-00=3)
  • Điều khiển luân phiên theo thời gian kết hợp điều áp ( Pr12-00=4)
  • Điều khiển luân phiên theo thời gian kết hơp gọi bơm điều áp (Pr12-00=5)

Nguyên lý hoạt động chế độ biến tần điều khiển gọi bơm duy trì áp suất ( Fixed quantity control P12-00=3)

Trong chế độ này biến tần sẽ điều khiển được tối đa 8 động cơ bơm để tăng lưu lượng và ổn định dải áp suất mong muốn. Biến tần Delta CP2000 được kết nối trực tiếp tới động cơ chính trong khi các động cơ còn lại được kết nối trực tiếp tới điện lưới và được điều khiển chạy dừng bởi rơle trong biến tần CP2000 kết hợp với contactor của mỗi động cơ.

Khi điều khiển để đạt lưu lượng thì các động cơ sẽ được kết nối chạy song song, còn khi điều khiển theo dải áp suất mong muốn thì các động cơ sẽ được kết nối nối tiếp.

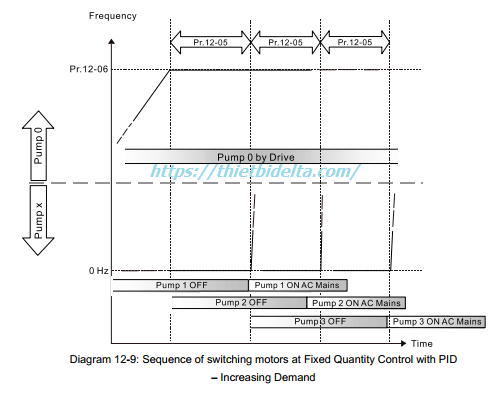

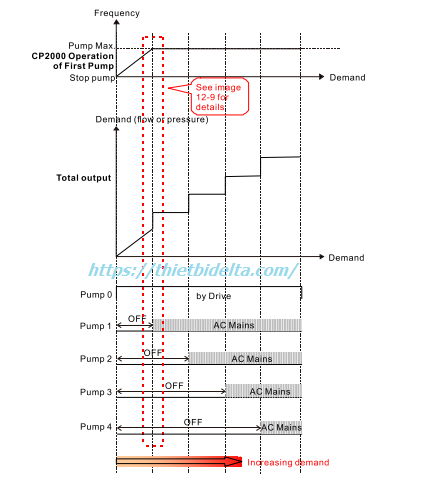

Để tăng lưu lượng và áp suất biến tần biến tần sẽ điều khiển động cơ chính tăng tốc từ 0 Hz tới tốc độ lớn nhất, nếu cần thiết biến tần sẽ đóng rơ le để cho các động cơ được khởi động theo trình tự như sơ đồ bên dưới.

biến tần điều khiển 4 bơmbiến tần điều khiển nhiều động cơ

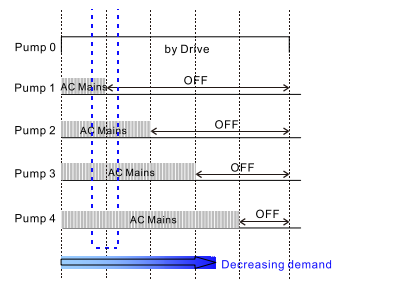

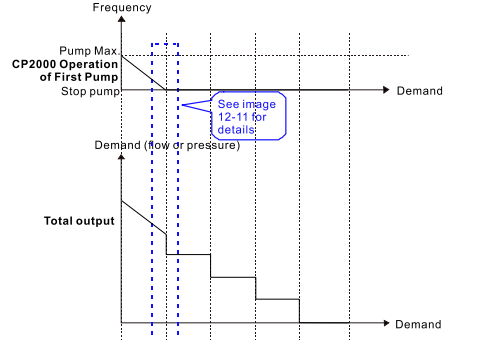

Trong trường hợp lưu lượng và áp suất vượt quá giới hạn, biến tần sẽ ngắt từng động cơ 1 theo thứ tự động cơ nào hoạt động trước thì sẽ ngắt trước cho tới khi biến tần giảm tốc độ động cơ chính về 0 Hz

biến tần điều khiển nhiều motor bơm

              biến tần điều khiển nhiều bơm luân phiên

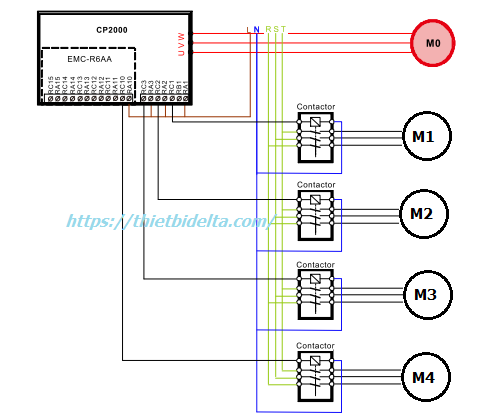

Sơ đồ 1 biến tần điều khiển 5 động cơ

Ở chế độ này khi điều khiển gọi thêm từ 4 bơm trở lên sẽ phải dùng thêm card mở rộng của biến tần là EMC-R6AA

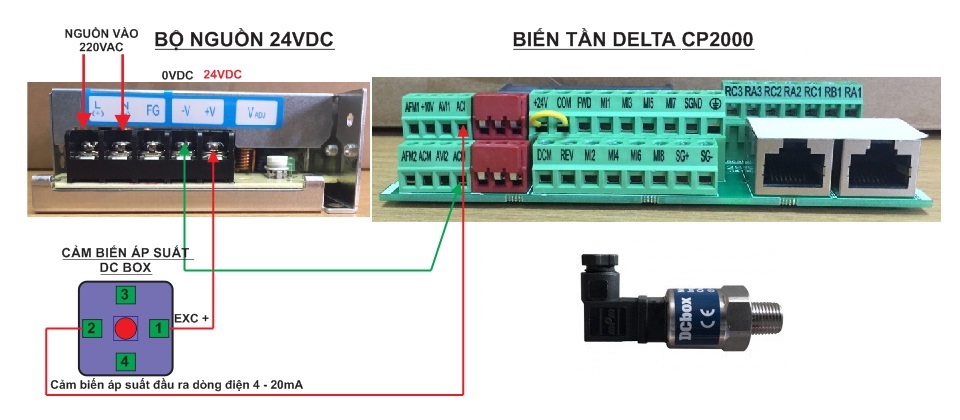

Kết nối cảm biến với biến tần

cảm biến cho biến tần điều khiển bơm

Tham số cài đặt biến tần điều khiển gọi bơm duy trì áp suất

  • Pr 00-02 = 9 (Reset các tham số về mặc định ở 50Hz).
  • Pr 00-04 = 10 (Hiển thị % giá trị phản hồi PID từ cảm biến áp suất (b)).
  • Pr 00-20 = 2 (Thay đổi áp suất cài đặt =chiết áp bên ngoài trong chế độ Auto.
  • Pr 00-21 = 1 (On/off biến tần = công tắc bên ngoài trong chế độ Auto).
  • Pr 00-25 = 0161H (Lựa chọn đơn vị hiển thị Bar).
  • Pr 00-26 = 6 (Giá trị áp suất max trên cảm biến).
  • Pr 03-00 = 1 (Lệnh điều khiển tần số ở đầu vào AVI).
  • Pr 03-01 = 5 (Tín hiệu phản hồi PID ở đầu vào ACI).
  • Pr 08-00 = 1 (Hồi tiếp PID âm, ngõ vào từ chân ACI).
  • Pr 08-10 = 15 Hz Tần số ngủ của biến tần.
  • Pr 08-11 = 25 Hz Tần số thức của biến tần (Fthức > Fngủ).
  • Pr 08-12 = 60 s Khi biến tần giảm tốc đến tần số ngủ được 60s mà áp suất vẫn đủ thì tốc độ sẽ về 0 Hz
  • Pr 12-00 = 3 Chế độ Điều khiển gọi bơm duy trì áp suất
  • Pr 12-01 = 4  ( 4 bơm được kết nối thêm chạy trực tiếp điện lưới).
  • Pr 12-05 = 30 (Thời gian trễ để gọi thêm bơm tiếp theo).
  • Pr 12-06 = 50 (Tần số max khi chuyển bơm là 50Hz).
  • Các tham số PID Pr 08-01, Pr 08-02, Pr08-03 để mặc định và thay đổi tùy trỉnh theo thực tế

 Giải pháp 1 biến tần điều khiển gọi bơm duy trì áp suất giúp cho doanh nghiệp giảm bớt chi phí cho các hệ thống cấp nước lớn,sử dụng nhiều động cơ mà không cần dùng đến nhiều biến tần.
