Biến tần Frecon Fr200 cho thang cuốn và thang máy

Biến tần Frecon Fr200 cho thang cuốn

Biến tần Frecon Fr200 cho thang cuốn

15:04 - 26/01/2019

Ngày nay thang cuốn được sử dụng nhiều trong khách sạn,trung tâm mua sắm,tàu điện ngầm,nhà ga,tòa văn phòng, hội trường,sân bay… nhằm tạo được thuận tiện trong di chuyển,cải thiện chất lượng dịch vụ

Thang cuốn hay thang di chuyển được sử dụng nhiều trong khách sạn,trung tâm mua sắm,tàu điện ngầm,nhà ga,tòa văn phòng, hội trường,sân bay… nhằm tạo được thuận tiện trong di chuyển,cải thiện chất lượng dịch vụ và đã đong góp vai trò tích cực

Tuy nhiên vì ứng dụng đặc biệt của nó cũng xuất hiện trường hợp thang máy hoạt động ở trạng thái nhàn dỗi, tức tốc độ luôn duy trì trong cả những trường hợp không cần thiết như lúc không có người đi thang gây nhiều lãng phí về điện năng và 1 số bộ phận khác của thang cuốn như động cơ,các cơ cấu cơ khí khác sẽ bị mài mòn gây giảm tuổi thọ do đó việc đưa biến tần Frecon Fr200 vào điều khiển tốc độ của thang cuốn sẽ giúp cải thiện được các vấn đề trên

Ưu điểm khi sử dụng biến tần cho hệ thống tháng cuốn

Hệ thống thang cuốn có biến tần sẽ khởi động,chạy dừng một cách trơn tru,momen khởi động lớn, khả năng tăng tốc tốt, chịu quá tải cao.Đồng thời khi xảy ra lỗi, hệ thống sẽ tự động chuyển nguồn hoạt đông từ biến tần sang trực tiếp. đảm bảo thang máy không bị dừng đáp ứng yêu cầu vận chuyển của thang cuốn.

Thang cuốn thường hoạt động cao điểm buổi chiều và buổi tối, thời gian còn lai thì tỉ lệ sử dụng rất ít. Cân đối về khía cạnh đầu tư và tự động hóa thì rất hợp lý khi sử dụng biến tần điều khiển tốc độ thang máy Fr200,điều khiển đa cấp tốc độ tùy thuộc vào mức độ sử dụng, cài đặt tần số tốc độ cao,tốc độ thấp…

Hệ thống thang cuốn sẽ sử dụng cảm biến hồng ngoại ở lối vào của thang với nguyên lý sau

  • Khi có người đi vào thang máy cảm biến hồng ngoại được kích hoạt và sẽ nhận tín hiệu truyền tới biến tần tần và điều khiển thang máy hoạt động ở tốc độ cao.
  • Khi thang máy đang chạy tốc độ cao, bộ timer tích hợp trong biến tần FR200 sẽ bắt đầu tính giờ, trong trường hợp thang không có người vào trong 1 khoảng thời gian nhất định( có thể cài đặt thay đổi được) thì biến tần sẽ điều khiển thang máy hoạt động ở tốc độ thấp giúp tiết kiêm điện năng và đảm bảo ổn định cơ khí của thang cuốn.
  • Nếu có khách thì bộ timer sẽ được reset và tính lại thời gian
  • Chiều lên và chiều xuống thang máy sẽ được khóa liên động lại để tránh trường hợp vận hành sai
  • Có các nút khẩn cấp ở cửa vào và ra thang cuốn để dừng thang máy bằng tay nếu có tình huống khẩn cấp xảy ra
  • Biến tần được lắp điện trở xả hỗ trợ quá trình dừng hãm

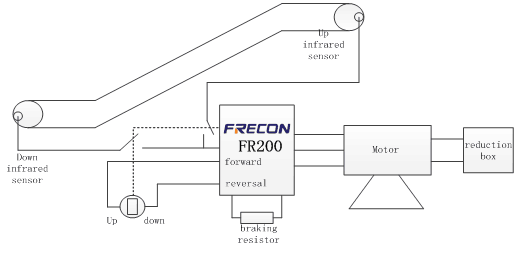

biến tần frecon cho thang cuốn

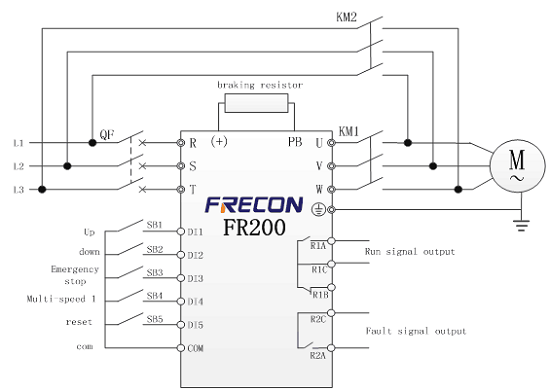

sơ đồ đấu nối biến tần fr200 frecon

Có 2 chế độ hoạt động cho thang cuốn là chế độ tự động và chế độ bằng tay. Ở  chế độ bằng tay thì biến tần được ngắt hoàn toàn ra khỏi hệ thống và cấp lưới điện trực tiếp cho động cơ.. Còn ở chế độ tự động động cơ thang cuốn được điều khiển tốc độ hoạt động qua biến tần. Khi có lỗi xảy ra hệ thống sẽ tự động chuyển mạch Tự động – Bằng tay

Thông số kỹ thuật của biến tần dùng cho thang cuốn FR200

  • Fr200 được thiết kế với momen khởi động cao ở tần số thấp, đáp ứng momen lên đến 180% ở tốc độ 0,25 Hz. Có thể đáp ứng đầy đủ các yêu cầu trong hệ thống thang cuốn
  • Biến tần là loại tải điện dung nên có thể cải thiện hiệu quả hệ số công suất của động cơ và giảm tổn thất công suất phản khác cho lưới điện
  • Được thiết kế với sự bảo vệ hoàn hảo như bảo vệ ngắn mạch,mất pha,quá dòng,quá áp, quá tải,quá nhiệt,thấp áp…và có chức năng ngõ ra cảnh báo lỗi phong phú,đảm bảo sự hoạt động ổn định cho hệ thống
  • Khi không có hành khách đi vào thang biến tần sẽ điều khiển động cơ hoạt động ở tốc độ rất thấp và hao mòn cơ học được giảm đáng kể
  • Quá trình chạy dừng,chuyển đổi tốc độ diễn ra rất nhẹ nhàng đảm bảo sự thoải mái khi di chuyển
  • Có 2 chế độ hoạt động là băng tay và tự động nên khi biến tần bị hỏng,hệ thống vấn hoạt động được
  • Tài liệu biến tần frecon Fr200

Ngoài biến tần Frecon dùng cho thang cuốn. Cũng có các dòng khác như biến tần Delta C2000 cũng hoàn toàn đáp ứng được các yêu cầu của hệ thống thang cuốn
