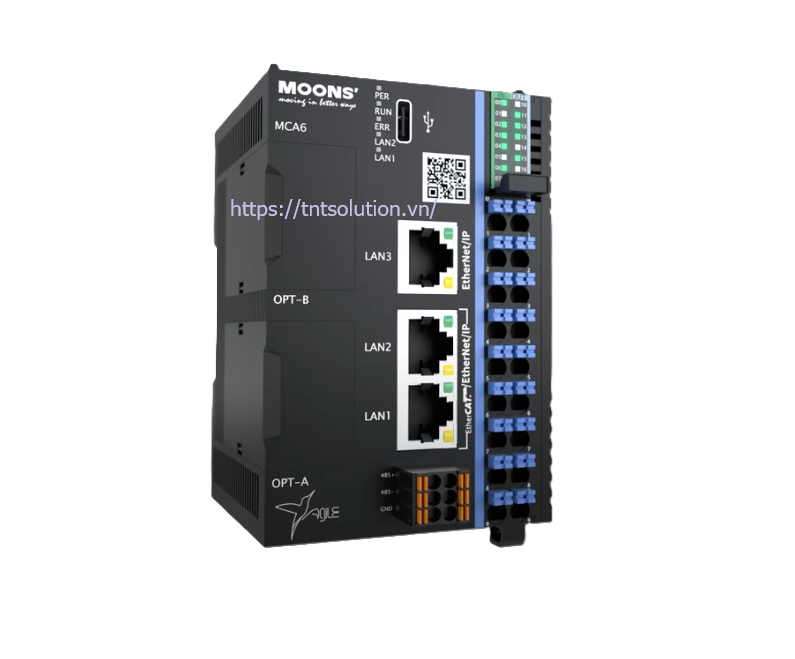

MCA6 : PLC điều khiển chuyển động tốc độ cao hãng Moons
MCA6 là bộ điều khiển lập trình PLC chuyên điều khiển chuyển động tốc độ cao, thiết kế với bộ xử lý ARM 64 bit, tích hợp I/O tốc độ cao, đáp ứng tiêu chuẩn PLC open và tiêu chuẩn quốc tế IEC-61131-3. Với kích thước nhỏ gọn, khả năng kết hợp mô-đun linh hoạt và đặc tính sản xuất chu kỳ cao
MCA6 kết hợp cùng bộ Servo Moons EtherCat được dùng trong nhiều ứng dụng khác nhau như trong ngành sản xuất pin lithium, quang điện, 3C, thực phẩm và đồ uống, bao bì, in ấn, silicon, y tế và các thiết bị tự động hóa cơ khí khác cũng như các dây chuyền sản xuất kết hợp để đáp ứng nhu cầu của người dùng về nâng cao hiệu quả sản xuất và độ chính xác điều khiển
● Kích thước nhỏ gọn, hiệu năng cao
● Hỗ trợ nhiều giao thức truyền thông, điều khiển mạnh mẽ
● Dễ sử dụng, lập trình nhanh, phần mềm mở free

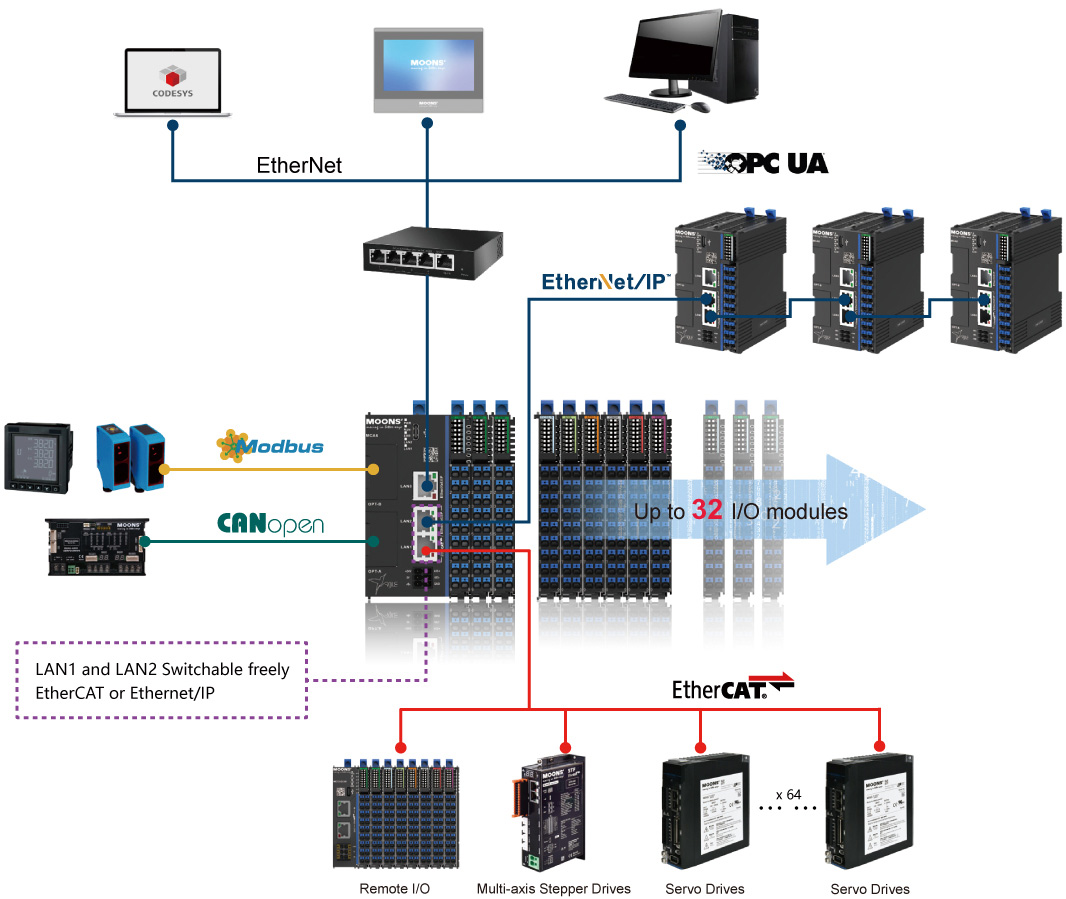

PLC Moons MCA6 tích hợp nhiều phương thức truyền thông khác nhau
Bộ điều khiển lập trình PLC Moons MCA6 Moons sử dụng mạng ứng dụng công nghiệp mở dựa trên Ethernet, hỗ trợ các giao thức truyền thông tiêu chuẩn toàn cầu như EtherCAT, EtherNet/IP, OPC UA, Modbus TCP, TCP/IP, có thể kết nối liền mạch giữa điều khiển máy móc và tự động hóa nhà máy.
PLC MCA6 được thiết kế và phát triển hoàn toàn tuân thủ chỉ dẫn mở với PLC và tiêu chuẩn IEC-61131-3, hỗ trợ các ngôn ngữ lập trình như LD, ST, FBD, SFC, CFC, nền tảng phát triển lập trình bao gồm các ứng dụng logic cơ bản, từ các ứng dụng độc lập rời rạc đến các ứng dụng phức tạp đa trục.
MCA6 được trang bị 3 cổng RJ45 và 1 cổng truyền thông 485, hỗ trợ nhiều giao thức truyền thông, bao gồm EtherCAT, Modbus TCP, UDP, OPC UA, TCP/IP, EtherNet/IP, CANopen, Modbus RTU, v.v., hỗ trợ cài đặt IP kép, giúp cách ly thiết bị giữa mạng LAN và Internet, góp phần vào quá trình chuyển đổi số và nâng cấp nhà máy.
- EtherNet: Không cần chuyển đổi nhiều giao thức, máy chủ/HMI có thể truy cập trực tiếp tên biến PLC thông qua giao tiếp thẻ.
- PLC cũng có thể truy cập trực tiếp các biến để trao đổi dữ liệu thông qua giao tiếp thẻ.
- EtherCAT: Chẩn đoán nhanh các bất thường trong giao tiếp của thiết bị phụ.
![PLC MCA6 MOONS ETHERCAT]()
PLC MCA6 thiết kế tối ưu giúp Lắp đặt và vận hành một cách dễ dàng

Lập trình hiệu quả với phần mềm mở và miễn phí khi dùng bộ điều khiển MCA6 Moons
PLC Moons MCA6 dùng phần mềm lập trình McEngine Pro là một nền tảng lập trình tiêu chuẩn hóa dành cho điều khiển tự động hóa thiết bị, dựa trên nền tảng CODESYS do MOONS' phát triển, tích hợp các chức năng như lập trình PLC, giao diện người dùng trực quan (HMI), bus trường và điều khiển chuyển động. Nền tảng này cung cấp một môi trường cấu hình, lập trình, vận hành và giám sát hoàn chỉnh, có thể xử lý ngôn ngữ IEC mạnh mẽ một cách linh hoạt và tự do. Việc tạo ra nó mang lại cho bạn toàn quyền kiểm soát hệ thống tự động hóa của mình, và cấu hình hướng đồ thị cho phép thiết lập nhanh chóng các bộ điều khiển, thiết bị trường và mạng.

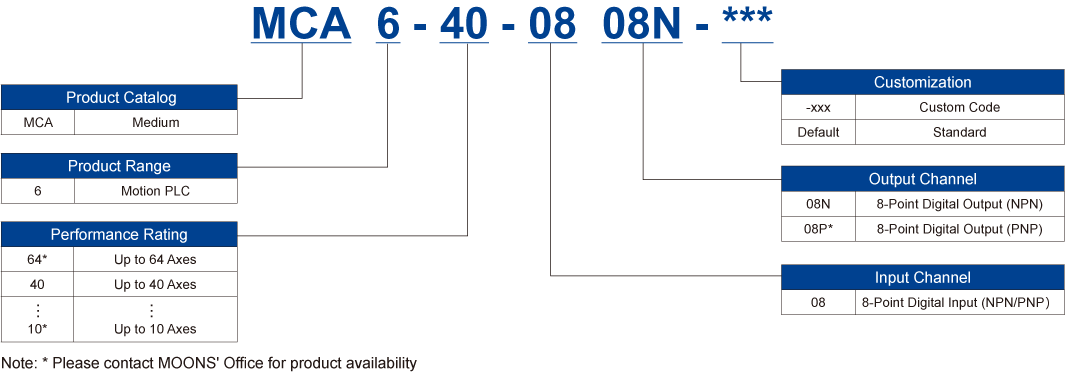

Cách chọn bộ lập trình Moons MCA6 theo yêu cầu điều khiển
Các model phổ biến của Bộ điều khiển lập trình PLC Moons MCA6 như sau :
- MCA6-10-0808N điều khiển lên đến 10 trục
- MCA6-20-0808N điều khiển lên đến 20 trục
- MCA6-40-0808N điều khiển lên đến 40 trục

Tham khảo dòng PLC Delta tương đương : AX-308EA0MAT1
Thông số kỹ thuật chi tiết của bộ điều khiển PLC MCA6
| Seri | MCA6 | ||
| Nguồn điện | 24V DC (±20%) / 1.5A | ||
| Đầu vào/đầu ra tích hợp sẵn | 8 đầu vào, 8 đầu ra | ||
| Dung lượng lưu trữ dữ liệu/chương trình | Dung lượng chương trình 20MB, dung lượng dữ liệu 256MB (2M không khả biến) | ||
Tốc độ thực thi lệnh | Dữ liệu dạng bit | Khoảng 9ns | |
| Dạng Word | Khoảng 14ns | ||
| Bốn phép toán trên số nguyên(giá trị trung bình) | Khoảng 16ns | ||
Thông số kỹ thuật truyền thông | Cổng RJ45 | Mạng Ether | 3 cổng EtherNet (IP độc lập) |
| EtherCAT | 1 cổng EtherCAT | ||
| Số lượng cổng nối tiếp | 1 cổng RS485(Hỗ trợ tối đa 3 cổng tùy chọn) | ||
| Mạng CAN | Có thể hỗ trợ mở rộng một chiều thông qua thẻ mở rộng. | ||
| EtherCAT | Số lượng trục EtherCAT | Lên đến 64 trục | |
| Các thiết bị phụ EtherCAT | Hỗ trợ tối đa 128 thiết bị EtherCAT phụ. | ||
| Chu kỳ giao tiếp Thời gian | Chu kỳ 2ms, đồng bộ hóa 32 trục | ||
| I/O tốc độ cao | Đầu vào tốc độ cao | Bộ mã hóa AB 4 *, tần số quét lên đến 500kHz | |
| Đầu ra tốc độ cao | 4 Ngõ ra xung lên đến 500kHz | ||

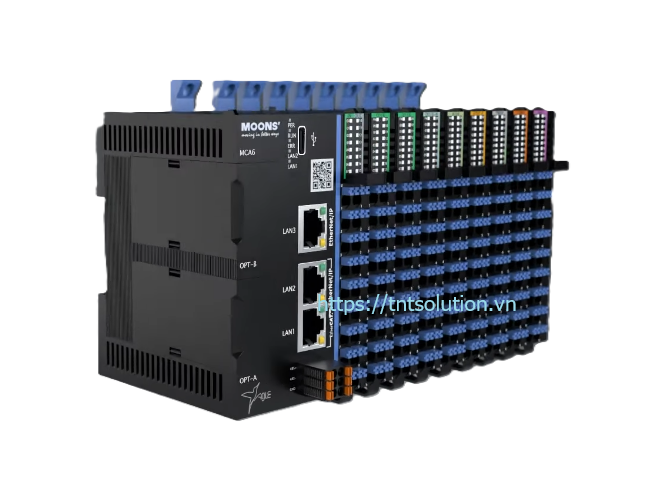

| Khả năng mở rộng | Mô-đun mở rộng | Thân máy có thể được mở rộng với 32 mô-đun I/O dòng MET2. | |
| Thẻ mở rộng | 2 khe cắm mở rộng cho thẻ mở rộng MOE: hỗ trợ giao tiếp nối tiếp RS232/RS485, đầu vào/ đầu ra kỹ thuật số/tương tự, đồng hồ thời gian thực, v.v. | ||
| Các giao diện khác | Cổng Type-C (cấp nguồn cho máy chủ, tải lên và tải xuống chương trình, gỡ lỗi, nâng cấp firmware) | ||
| Phần mềm lập trình | McEngine Pro (Codesys IDE) | ||
| Lắp đặt: | Thanh ray DIN | ||
| Kích thước (Rộng x Cao x Sâu: mm) | 58,1 x 100 x 80mm | ||
