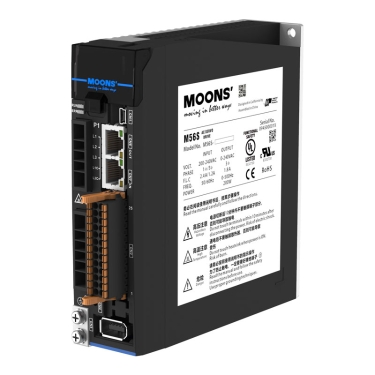

Bộ điều khiển động cơ Servo Moons M56S-21A8IPN, Bộ điều khiển Servo M56S-21A8IPN Moons, Driver M56S-21A8IPN Moons, Servo tích hợp Ethernet IP M56S-21A8IPN
M56S-21A8IPN thuộc seri Servo M56S cao cấp của hãng Moons, M56S-21A8IPN có đầu vào AC 220V, công suất 200w, dòng điện định mức 1.8 A, dòng điện cực đại 5.4A, 8DI, 4DO, với cầu đầu nối I/O lò xo đẩy 26 chân tiện lợi, hỗ trợ chế độ điều khiển vị trí, chế độ điều khiển vận tốc, chế độ điều khiển mô-men xoắn. Đặc biết M56S-21A8IPN tích hợp Ethernet IP/ Mobus TCP , Lập trình Q, phù hợp với động cơ servo Moons dòng SM3 50W, 100W, 200W

Để điều khiển Servo M56S-21A8IPN quý khách có thể tham khảo các dòng PLC Delta tích hợp Ethernet như : PLC Delta AS320T-B, DVP12SE11R...
1-Thông số chi tiết Servo Moons M56S-21A8IPN 200w tích hợp Ethernet Ip
| Model | M56S-21A8IPN Ethernet IP |
| Công suất | 200 W |
| Điện áp đầu vào ( Vac) | 200~240VAC |
| Nguồn chính | 200~240VAC ±10%,50/60Hz |
| Nguồn điều khiển | 200~240VAC ±10%,50/60Hz |
| Dòng điện đầu ra ( A) | 1.8 |
| Dòng điện max đầu ra (A) | 5.4 |
| Công suất đầu ra của động cơ liên quan ( W) | 50W, 100W, 200W |
| Đầu vào tín hiệu số | 8 Đầu vào chung kỹ thuật số cách ly quang học có thể định cấu hình |
| Đầu ra tín hiệu số | 4 Đầu ra kỹ thuật số chung có thể định cấu hình cách ly quang học |
| Đầu vào tín hiệu tương tự | Không tích hợp |
| Đầu vào tín hiệu xung | Không tích hợp |
| Đầu ra tín hiệu xung | Không tích hợp |
| Đầu ra của bộ mã hóa | Không tích hợp |
| Cổng giao tiếp | USB ,Ethernet IP/ Mobbus TCP |
| Bàn phím điều khiển,hiển thị phía trước | 5 phím (MODE, PHẢI, LÊN, XUỐNG, CÀI ĐẶT) |
| Điện trở xả nội | Không tích hợp |
| Phanh động | Không tích hợp |
| STO | Không tích hợp |
| Vòng lặp khép kín hoàn toàn | Không tích hợp |
| Kết nối I.o | Đầu nối I/O 26 chân |
| Chế độ điều khiển | Lập trình PP,PV,TQ,CSP,CSV,CST,HM,Q |
| Đầu vào tín hiệu điều khiển | Đặt lại báo động, Giới hạn CW/CCW, Lựa chọn độ lợi, giữ tốc độ bằng không, Dừng khẩn cấp, Giới hạn mô-men xoắn CW/CCW, Giới hạn tốc độ, Đầu vào mục đích chung |
| Đầu ra tín hiệu điều khiển | Đầu ra cảnh báo, Đầu ra lỗi, Servo sẵn sàng, Đạt vận tốc, Đạt mô-men xoắn, Đạt vị trí, Trạng thái Servo bật, Nhả phanh, Theo dõi lỗi vị trí động, Hoàn tất định vị, Phát hiện tốc độ bằng không, Trùng hợp vận tốc, Trùng hợp mô-men xoắn, Giới hạn vận tốc, Giới hạn mô-men xoắn, Hoàn tất về vị trí ban đầu, Giới hạn mềm CW/CCW, Đầu ra mục đích chung |
| Phản hồi của bộ mã hóa | Có tích hợp |
| Nhiệt độ | Nhiệt độ môi trường: 0°C ~ 55°C (Nếu nhiệt độ môi trường của bộ truyền động servo cao hơn 45°C, vui lòng lắp đặt bộ truyền động ở nơi thông gió tốt) Nhiệt độ lưu trữ: -20°C ~ 65°C |
| Độ ẩm | Cả vận hành và lưu trữ: 10 ~ 85%RH hoặc thấp hơn |
| Độ cao | Không cần giảm tốc độ ở độ cao không quá 1000mGiảm tốc độ 1% cho mỗi 100m bổ sung ở độ cao từ 1000m đến 2000m |
| Tiêu chuẩn bảo vệ | IP20 |
| Bảo vệ động cơ | Quá dòng, Quá áp, Dưới áp, Quá nhiệt, Phản hồi bộ mã hóa kém, Quá tải, Quá tốc độ, Lỗi vị trí, STO, Giới hạn CW/CCW, Lỗi độ lệch lai vòng kín hoàn toàn, lỗi giao tiếp |
| Chứng nhận | RoHS, CE |
| Cân nặng kg | 0.8 kg |
2-Bộ điều khiển M56S-21A8IPN điều khiển được các mã động cơ SM3 từ 50w~200w sau:
SM3L-042AXNDV
SM3L-042AXBDV
SM3L-042ATNDV
SM3L-042ATBDV
SM3L-042ABNDV
SM3L-042ABBDV
SM3H-042AXNPV
SM3H-042AXBPV
SM3H-042ATNPV
SM3H-042ATBPV
Tham khảo các ma bọ điều khiển servo Moons tích hơp Ethernet Ip : M56S-23A0IPN, M56S-24A5IPN, M56S-26A0IPN, M56S-210AIPX, M56S-213AIPX
3-Tài liệu Servo M56S-21A8IPN
