Động cơ Servo Moons, Motor Servo Moons Designed in California USA

Động cơ Servo Moons SM3 là thế hệ motor servo mới, dải công suất từ ​​50W đến 7,5 KW và kích thước khung bao gồm 40/60/80/100/130/180mm. Nó cung cấp nhiều tùy chọn quán tính và tốc độ khác nhau, có thể được trang bị các tùy chọn bộ mã hóa Encoder khác nhau để đáp ứng yêu cầu của khách hàng. Động cơ servo sử dụng cấu trúc và thiết kế điện từ hoàn toàn mới, mang lại kích thước nhỏ hơn và hiệu suất cao hơn. Nó đáp ứng tiêu chuẩn bảo vệ IP67 và tiêu chuẩn cách điện Loại F (155oC). Nó có hiệu suất vượt trội khi kết hợp với bộ điều khiển Ac servo Moons M54S hoặc M56S.

1.Động cơ Servo Moons với nhiều lựa chọn bộ mã hóa encoder khác nhau

Động cơ servo Moon dòng SM3 có thể được trang bị nhiều bộ mã hóa khác nhau, đối với các ứng dụng khác nhau, việc chọn động cơ bộ mã hóa phù hợp có thể cải thiện hiệu suất của thiết bị và tối ưu hóa chi phí hệ thống.

1.1 Bộ mã hóa quang học đơn/đa vòng tuyệt đối 26-bit

• Độ phân giải cao, lên tới 67.108.864 xung/ vòng quay
• Pin dự phòng tùy chọn cho phép quay nhiều vòng 16-bit

1.2 Bộ mã hóa encoder từ tính đơn/đa vòng tuyệt đối 21-bit

• Độ phân giải cao, lên tới 2.097.152 xung/vòng
• Pin dự phòng tùy chọn cho vòng quay 16-bit
• Chống rung mạnh
• Chống bụi và vết dầu
• Chống ngưng tụ

1.3Bộ mã hóa một vòng/nhiều vòng tuyệt đối không dùng pin 17-bit

• Độ phân giải cao, lên tới 131.072 xung/vòng
• Không dùng pin cho chế độ quay nhiều vòng 16 bit
• Giảm chi phí và bảo trì do thiếu pin

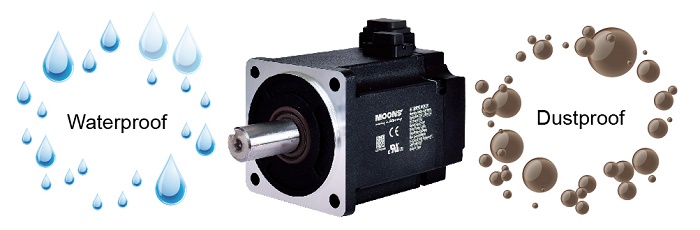

2. Động cơ Servo Moons đạt tiêu chuẩn bảo vệ IP67

• Động cơ servo dòng SM3 được thiết kế có cấp bảo vệ chống bụi và nước IP67. (ngoại trừ lỗ xuyên trục của mặt lắp động cơ)
• Nếu mặt lắp động cơ cần đạt mức bảo vệ IP67, vui lòng lắp phớt dầu.
  Lưu ý: Việc lắp phốt dầu sẽ gây ra tổn thất mô-men xoắn nhiều hơn. Với phớt dầu, nên giảm 10% định mức của động cơ có phớt dầu.

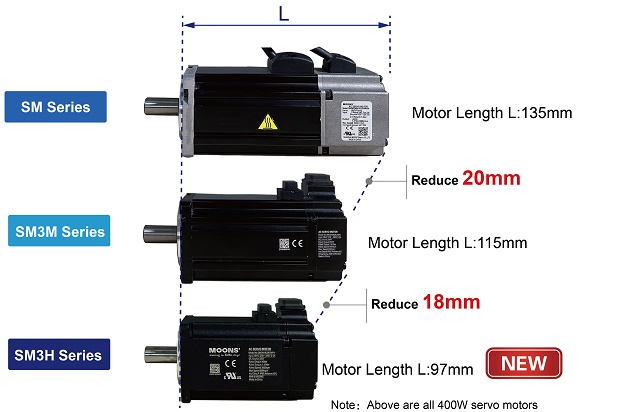

3. Kích thước nhỏ hơn và hiệu quả cao hơn

Động cơ servo áp dụng cấu trúc và thiết kế mạch từ mới, làm cho động cơ nhỏ hơn và mật độ công suất cao hơn; Đồng thời, sơ đồ điện từ được tối ưu hóa để nâng cao hiệu suất của động cơ servo và giảm nhiệt độ.

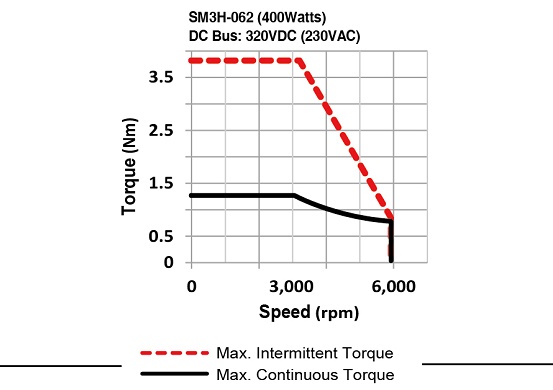

4. Motor Servo Moons tốc độ cao với 350% mô-men xoắn định mức

▪ Tốc độ tối đa của động cơ servo dòng SM3 lên tới 6000 vòng/phút.
▪ Mô-men xoắn cực đại 350% giúp mang lại khả năng tăng tốc và giảm tốc cao hơn, dẫn đến hiệu quả và công suất sản xuất tốt hơn.

5. Động cơ servo Moons có nhiều lựa chọn quán tính thấp, trung bình, cao

Dòng Motor servo Moon SM3 có cùng công suất cung cấp nhiều tùy chọn mô men quán tính khác nhau, việc chọn đúng động cơ sẽ giúp tối ưu hóa tỷ lệ quán tính của tải đối với động cơ và cải thiện hiệu suất cơ học. Tham khảo thêm Servo Delta ASDA-A3

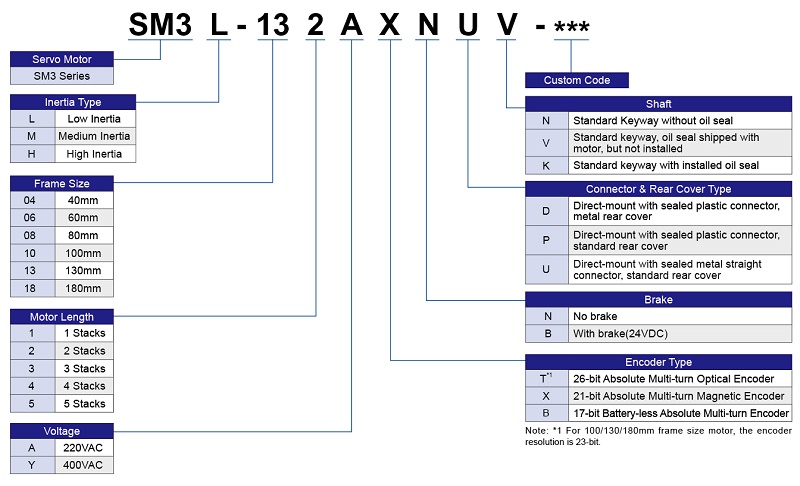

6. Cách chọn mã Động cơ servo Moons

6. Các mã hàng động cơ Servo Moons

Động cơ Moons Công suất 50 W: SM3H-041AXNPV, SM3H-041AXBPV, SM3H-041ATNPV, SM3H-041ATBPV

Công suất 100 W : SM3L-042AXNDV, SM3L-042AXBDV, SM3L-042ATNDV,SM3L-042ATBDV, SM3L-042ABNDV, SM3L-042ABBDV, SM3H-042AXNPV, SM3H-042AXBPV, SM3H-042ATNPV, SM3H-042ATBPV

Công suất 200W : SM3L-061AXNPV, SM3L-061AXBPV, SM3L-061ATNPV, SM3L-061ATBPV, SM3L-061ABNDV, SM3L-061ABBDV, SM3H-061AXNPV, SM3H-061AXBPV
SM3H-061ATNPV, SM3H-061ATBPV,

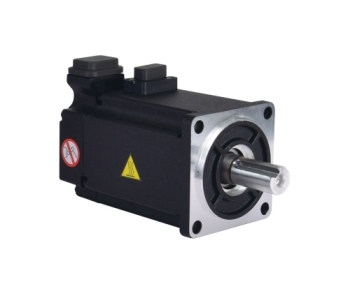

Công suất 400w : SM3L-062AXNPV, SM3L-062AXBPV, SM3L-062ATNPV, SM3L-062ATBPV, SM3L-062ABNDV, SM3L-062ABBDV, SM3M-062ABNDV, SM3M-062ABBDV, SM3H-062AXNPV, SM3H-062AXBPV, SM3H-062ATNPV, SM3H-062ATBPV,

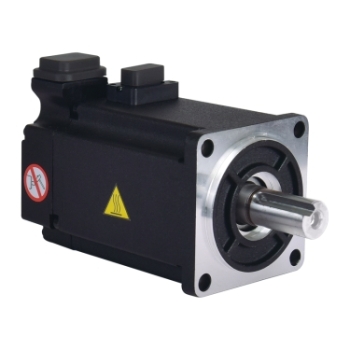

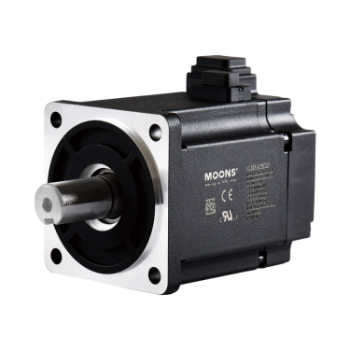

Công suất 750W: SM3L-083AXNPV, SM3L-083AXBPV, SM3L-083ATNPV, SM3L-083ATBPV, SM3L-083ABNDV, SM3L-083ABBDV, SM3H-083AXNPV, SM3H-083AXBPV, SM3H-083ATNPV, SM3H-083ATBPV

Công suất 1Kw quán tính thấp: SM3L-084AXNPV, SM3L-084AXBPV, SM3L-084ATNPV, SM3L-084ATBPV, SM3L-084ABNDV, SM3L-084ABBDV, SM3L-102AXNUV, SM3L-102AXBUV, SM3L-102ATNUV, SM3L-102ATBUV, SM3L-102YXNUV, SM3L-102YXBUV, SM3L-102YTNUV, SM3L-102YTBUV

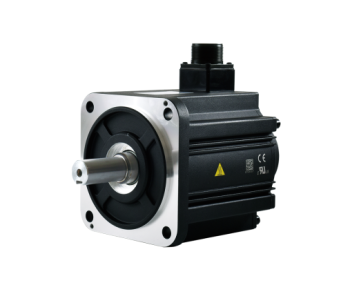

Công suất 1kw, quán tính trung bình : SM3M-132AXNUV ,SM3M-132AXBUV ,SM3M-132ATNUV ,SM3M-132ATBUV

Công suất 1.5 kw quán tính thấp : SM3L-103AXNUV ,SM3L-103AXBUV, SM3L-103ATNUV, SM3L-103ATBUV, SM3L-103YXNUV ,SM3L-103YXBUV ,SM3L-103YTNUV ,SM3L-103YTBUV

Công suất 2 kW quán tính thấp : SM3L-104AXNUV ,SM3L-104AXBUV ,SM3L-104ATNUV ,SM3L-104ATBUV ,SM3L-104YXNUV ,SM3L-104YXBUV ,SM3L-104YTNUV ,SM3L-104YTBUV

Công suất 2 Kw quán tính trung bình : SM3M-134AXNUV ,SM3M-134AXBUV, SM3M-134ATNUV ,SM3M-134ATBUV ,SM3M-134YXNUV ,SM3M-134YXBUV ,SM3M-134YTNUV ,SM3M-134YTBUV

Công suất 2.5Kw 2500W : SM3L-105AXNUV ,SM3L-105AXBUV ,SM3L-105ATNUV ,SM3L-105ATBUV

Công suất 1KW=1000W: quán tính trung bình : SM3M-132YXNUV ,SM3M-132YXBUV ,SM3M-132YTNUV ,SM3M-132YTBUV ,

Công suất 850W quán tính cao : SM3H-132AXNUV ,SM3H-132AXBUV ,SM3H-132ATNUV ,SM3H-132ATBUV ,SM3H-132YXNUV ,SM3H-132YXBUV ,SM3H-132YTNUV ,SM3H-132YTBUV

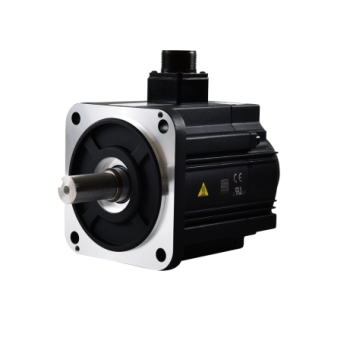

Công suất 1.5 kw quán tính trung bình : SM3M-133AXNUV , SM3M-133AXBUV ,SM3M-133ATNUV ,SM3M-133ATBUV ,SM3M-133YXNUV ,SM3M-133YXBUV ,SM3M-133YTNUV ,SM3M-133YTBUV

Công suất 1.3Kw quán tính cao : SM3H-133AXNUV ,SM3H-133AXBUV ,SM3H-133ATNUV ,SM3H-133ATBUV ,SM3H-133YXNUV ,SM3H-133YXBUV ,SM3H-133YTNUV ,SM3H-133YTBUV

Công suất 1.8Kw quán tính cao : SM3H-134AXNUV ,SM3H-134AXBUV ,SM3H-134ATNUV ,SM3H-134ATBUV ,SM3H-134YXNUV ,SM3H-134YXBUV ,SM3H-134YTNUV ,SM3H-134YTBUV

Công suất 3Kw quán tính trung bình : SM3M-135YXNMV ,SM3M-135YXBMV ,SM3M-135YTNMV ,SM3M-135YTBMV ,

Công suất 2.9 Kw quán tính cao : SM3H-182YTNUV ,SM3H-182YTBUV ,SM3H-183YTNUV ,SM3H-183YTBUV ,

Công suất 4.4 Kw quán tính cao : SM3H-183YTNUV ,SM3H-183YTBUV

Công suất 5.5 Kw quán tính cao : SM3H-184YTNUV ,SM3H-184YTBUV

Công suất 7.5 Kw quán tính cao: SM3H-185YTNUV ,SM3H-185YTBUV
