Với hơn 50 năm kinh nghiệm trong công nghệ điện, Delta cung cấp một loạt các bộ nguồn công nghiệp đáp ứng các tiêu chuẩn IEC 62368-1, IEC 61010-1, IEC 61010-2-201, IEC 60335-1, IEC 61558-1, IEC 61558-2-16 và nhiều tiêu chuẩn khác. Các bộ nguồn công nghiệp tiêu chuẩn của Delta bao gồm các loại gắn ray DIN, gắn bảng điều khiển và khung mở.

Bộ nguồn một chiều Delta – Giải pháp cấp nguồn ổn định cho hệ thống công nghiệp

Trong các hệ thống tự động hóa, nguồn điện ổn định là yếu tố quan trọng giúp PLC, cảm biến, relay, Màn hình HMI, thiết bị truyền thông và cơ cấu chấp hành hoạt động chính xác. Bộ nguồn một chiều Delta được thiết kế để chuyển đổi điện áp xoay chiều AC thành điện áp một chiều DC, đáp ứng nhiều yêu cầu từ tủ điện dân dụng đến dây chuyền sản xuất công nghiệp.

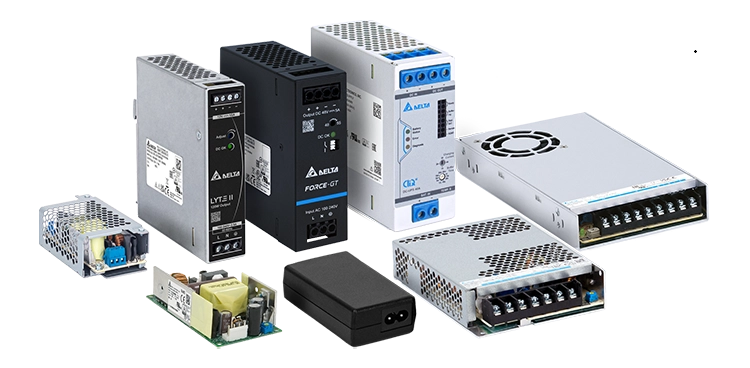

Danh mục nguồn Delta rất đa dạng, gồm nguồn gắn DIN rail, nguồn lắp mặt phẳng, nguồn dạng open frame, adapter và các module phụ trợ. Dải điện áp đầu ra phổ biến từ 5 VDC đến 48 VDC, công suất từ 12 W đến 2.500 W, phù hợp với cả hệ thống công suất nhỏ và thiết bị yêu cầu dòng tải lớn.

Bộ nguồn một chiều Delta là gì?

Bộ nguồn một chiều Delta, còn gọi là nguồn DC Delta hoặc nguồn switching Delta, là thiết bị chuyển đổi điện áp AC đầu vào thành điện áp DC ổn định.

Tùy từng dòng sản phẩm, nguồn Delta có thể sử dụng điện áp đầu vào:

• 85–264 VAC;

• 90–264 VAC;

• 85–277 VAC;

• Nguồn điện xoay chiều 1 pha;

• Nguồn điện xoay chiều 3 pha;

• Một số model hỗ trợ cả điện áp đầu vào DC.

Điện áp đầu ra phổ biến gồm:

• 5 VDC;

• 12 VDC;

• 15 VDC;

• 24 VDC;

• 30 VDC;

• 36 VDC;

• 48 VDC.

Trong đó, nguồn Delta 24VDC được sử dụng rộng rãi nhất trong tủ điện và hệ thống tự động hóa công nghiệp.

Ưu điểm nổi bật của bộ nguồn Delta

Điện áp đầu ra ổn định

Nguồn Delta cung cấp điện áp DC ổn định cho PLC, cảm biến, màn hình HMI, relay trung gian, bộ điều khiển và các thiết bị điện công nghiệp. Điều này giúp hạn chế tình trạng sụt áp, khởi động không ổn định hoặc thiết bị hoạt động sai lệch.

Dải công suất đa dạng

Theo catalog, Delta cung cấp các bộ nguồn có công suất từ khoảng 12 W đến 2.500 W. Người dùng có thể dễ dàng lựa chọn công suất phù hợp với số lượng thiết bị và dòng tiêu thụ của tải.

Hiệu suất chuyển đổi cao

Các dòng nguồn hiệu suất cao như Force-GT, DIN Pro và PMR được thiết kế để giảm tổn hao năng lượng và hạn chế phát nhiệt trong tủ điện. Dòng Force-GT có hiệu suất lên đến 95%, trong khi LYTE II/DIN Eco đạt tới 93,5%.

Thiết kế nhỏ gọn

Nhiều dòng nguồn Delta có thiết kế mỏng, giúp tiết kiệm không gian trong tủ điện. Đây là ưu điểm quan trọng đối với các tủ điều khiển có mật độ thiết bị cao.

Hoạt động trong môi trường công nghiệp

Tùy từng dòng sản phẩm, nguồn Delta được trang bị các tính năng như:

• Lớp phủ bảo vệ bo mạch conformal coating;

• Mạch PFC tích hợp;

• Mạch giới hạn dòng không đổi;

• Tiếp điểm relay báo trạng thái DC OK;

• Chức năng điều khiển bật/tắt từ xa;

• Chức năng tăng công suất trong thời gian ngắn;

• Khả năng ghép song song và chia sẻ dòng;

• Giao tiếp PMBus trên dòng công suất cao.

Các dòng bộ nguồn một chiều Delta phổ biến

1. Nguồn Delta CHROME II

CHROME II là dòng nguồn gắn DIN rail có kích thước nhỏ gọn, phù hợp cho hệ thống tự động hóa tòa nhà và các ứng dụng công suất nhỏ.

Thông số nổi bật:

• Điện áp đầu ra: 5 VDC, 12 VDC, 24 VDC và 48 VDC;

• Công suất: từ 12 W đến hơn 90 W tùy model;

• Điện áp đầu vào: 85–264 VAC;

• Thiết kế theo tiêu chuẩn DIN 43880;

• Cách điện kép Class II;

• Đáp ứng các tiêu chuẩn IEC 60335 và IEC 61558;

• Một số model đáp ứng NEC Class 2 hoặc Limited Power Source.

Một số model tiêu biểu:

• DRC-05V015W1RZ;

• DRC-12V030W1RZ;

• DRC-12V060W1RZ;

• DRC-24V060W1RZ;

• DRC-24V100W1RZ;

• DRC-48V100W1RZ.

2. Nguồn Delta LYTE II và DIN Eco

LYTE II và DIN Eco là nhóm nguồn kinh tế dành cho các hệ thống cần hiệu suất tốt, thiết kế mỏng và dải công suất rộng.

Đặc điểm chính:

• Điện áp đầu ra: 12 VDC, 24 VDC và 48 VDC;

• Công suất từ 75 W đến 960 W;

• Hiệu suất lên đến 93,5%;

• Hoạt động đủ công suất ở nhiệt độ lên đến 50°C;

• Tích hợp mạch dòng điện không đổi;

• Mức tiêu thụ điện khi không tải thấp;

• LYTE II sử dụng đầu vào AC 1 pha;

• DIN Eco có các model sử dụng nguồn AC 3 pha.

Các model 24V phổ biến gồm:

• DRL-24V75W1AZ;

• DRL-24V120W1EN;

• DRL-24V240W1EN;

• DRL-24V480W1EN;

• DRL-24V960W1EN;

• DRL-24V240W3EN;

• DRL-24V480W3EN;

• DRL-24V960W3EN.

3. Nguồn Delta Force-GT

Force-GT là dòng nguồn DIN rail hiệu suất cao, phù hợp với máy móc và dây chuyền sản xuất yêu cầu khả năng vận hành ổn định.

Ưu điểm nổi bật:

• Hiệu suất lên đến 95%;

• Thiết kế mỏng;

• Mạch dòng điện không đổi;

• Bo mạch có lớp phủ conformal coating;

• Hoạt động đủ công suất đến 60°C đối với model 1 pha;

• Hoạt động đủ công suất đến 55°C đối với model 3 pha;

• Có các phiên bản 12 VDC, 24 VDC và 48 VDC;

• Công suất từ 120 W đến 960 W.

Model tham khảo:

• DRF-12V120W1G;

• DRF-24V240W1G;

• DRF-24V480W1G;

• DRF-48V480W1G;

• DRF-24V960W3G;

• DRF-48V960W3G.

Ký tự tùy chọn trong mã model cần được xác định theo datasheet kỹ thuật của từng phiên bản.

4. Nguồn Delta DIN Pro

DIN Pro là dòng nguồn hiệu suất cao dành cho ứng dụng công nghiệp cần khả năng chịu tải khởi động lớn.

Đặc điểm chính:

• Công suất từ 120 W đến 960 W;

• Điện áp đầu ra 12 VDC, 24 VDC hoặc 48 VDC;

• Khả năng tăng công suất lên 150% trong 5 giây;

• Tích hợp chức năng Remote ON/OFF;

• Bo mạch có lớp phủ conformal coating;

• Hoạt động đủ công suất ở nhiệt độ lên đến 60°C;

• Điện áp đầu vào rộng 85–277 VAC đối với các model 1 pha.

Một số model:

• DRF-12V120W1PBA;

• DRF-24V240W1PBA;

• DRF-24V480W1PBA;

• DRF-24V960W1PBA;

• DRF-48V480W1PBA;

• DRF-48V960W1PBA.

5. Nguồn Delta CliQ M và CliQ VA

CliQ M là dòng nguồn chuyên dụng có các chứng nhận hàng hải, thích hợp cho môi trường yêu cầu độ tin cậy cao.

Đặc điểm của CliQ M:

• Điện áp đầu ra 24 VDC;

• Công suất từ khoảng 80 W đến 960 W;

• Có phiên bản đầu vào 1 pha và 3 pha;

• Lớp phủ bảo vệ bo mạch;

• Chức năng Advanced Power Boost;

• Phù hợp với một số ứng dụng hàng hải.

CliQ VA được trang bị tính năng giám sát thông minh đầu ra và tuổi thọ dự kiến của nguồn. Các model tiêu biểu gồm:

• DRV-24V120W1PN;

• DRV-24V240W1PN;

• DRV-24V480W1PN.

6. Nguồn lắp mặt phẳng Delta PMT2 và PMT2 Eco

PMT2 là dòng nguồn panel mount có thiết kế nhỏ gọn, thích hợp lắp trực tiếp trên mặt tủ, khung máy hoặc bên trong thiết bị.

Đặc điểm:

• Điện áp đầu ra đa dạng: 12 VDC, 15 VDC, 24 VDC, 30 VDC, 36 VDC và 48 VDC;

• Có phiên bản hai đầu ra 5V/12V và 5V/24V;

• Công suất khoảng 35–350 W;

• Hoạt động đủ công suất ở nhiệt độ lên đến 50°C;

• Mức tiêu thụ điện khi không tải thấp;

• Một số model đáp ứng IEC 60335 và IEC 61558.

PMT2 Eco tập trung vào các phiên bản 24 VDC và 48 VDC, công suất từ khoảng 50 W đến 350 W, sử dụng điện áp đầu vào 180–264 VAC.

7. Nguồn Delta PMR

PMR là dòng nguồn panel mount hiệu suất cao, có thiết kế thấp phù hợp không gian lắp đặt giới hạn.

Thông số chính:

• Điện áp đầu ra: 12 VDC, 24 VDC, 36 VDC và 48 VDC;

• Công suất từ 150 W đến 1.500 W;

• Tích hợp PFC chủ động;

• Thiết kế thấp 1U;

• Một số model từ 600 W trở lên tích hợp Remote ON/OFF;

• Phù hợp cho cả ứng dụng công nghiệp và một số thiết bị gia dụng.

8. Nguồn công suất lớn Delta PMS

PMS là dòng nguồn dành cho hệ thống yêu cầu dòng điện và công suất lớn.

Đặc điểm nổi bật:

• Công suất từ 750 W đến 2.500 W;

• Điện áp đầu ra 12 VDC, 24 VDC hoặc 48 VDC;

• Tích hợp giao tiếp PMBus;

• Hỗ trợ chia sẻ dòng chủ động;

• Có khả năng cấp công suất đỉnh cho truyền động động cơ;

• Cho phép ghép song song tối đa 6 bộ nguồn để tăng công suất hệ thống.

Model tiêu biểu:

• PMS-12V2K5W1BTD: 12 VDC, 2.500 W;

• PMS-24V750W1BTD: 24 VDC, 750 W;

• PMS-24V1K2W1BTD: 24 VDC, 1.200 W;

• PMS-24V2K5W1BTD: 24 VDC, 2.500 W;

• PMS-48V1K2W1BTD: 48 VDC, 1.200 W;

• PMS-48V2K5W1BTD: 48 VDC, 2.500 W.

9. Nguồn open frame Delta PJ, PJT và PJB

Nguồn open frame phù hợp để tích hợp bên trong máy móc, thiết bị điện tử hoặc sản phẩm OEM.

Dòng PJT:

• Công suất từ 40 W đến 100 W;

• Điện áp đầu ra 12 VDC, 15 VDC, 18 VDC và 24 VDC;

• Kích thước nhỏ;

• Có nhiều lựa chọn đầu nối.

Dòng PJ:

• Công suất từ 15 W đến 150 W;

• Có phiên bản open frame và phiên bản có vỏ;

• Một số model từ 100 W có khả năng tăng công suất lên 200% trong 10 giây;

• Khởi động được ở nhiệt độ thấp đến -40°C đối với các model từ 100 W;

• Có lớp phủ bảo vệ bo mạch.

Dòng PJB:

• Điện áp đầu ra 24 VDC;

• Công suất 240 W hoặc 300 W;

• Tích hợp PFC;

• Khả năng tăng công suất lên 200% trong 10 giây.

Module phụ trợ cho nguồn Delta

Ngoài bộ nguồn AC-DC, Delta còn cung cấp các module phụ trợ để nâng cao độ an toàn và tính liên tục của hệ thống:

• Module dự phòng redundancy DRR-20A, DRR-20N, DRR-40A và DRR-40N;

• Module buffer DRB-24V020AB và DRB-24V040ABN;

• Module DC-UPS dòng DRU;

• Module pin DRN-24V7AAEN.

Các module này phù hợp cho hệ thống không được phép mất nguồn đột ngột hoặc cần cấu hình nguồn dự phòng N+1.

Bảng tổng hợp các dòng nguồn Delta

Ứng dụng của bộ nguồn một chiều Delta

Nguồn Delta được sử dụng trong nhiều hệ thống như:

• Tủ điện điều khiển và tủ điện phân phối;

• PLC, HMI và module I/O;

• Cảm biến và thiết bị đo lường;

• Relay, contactor và van điện từ;

• Máy đóng gói, máy dán nhãn và máy chế biến;

• Dây chuyền sản xuất tự động;

• Hệ thống băng tải;

• Hệ thống điều khiển tòa nhà;

• Thiết bị truyền thông công nghiệp;

• Hệ thống giám sát và an ninh;

• Thiết bị hàng hải;

• Máy móc OEM;

• Hệ thống cần nguồn dự phòng DC-UPS.

Cách lựa chọn nguồn Delta phù hợp

Xác định điện áp đầu ra

Điện áp nguồn phải phù hợp với điện áp định mức của tải. Trong tủ điện công nghiệp, mức điện áp thường dùng là 24 VDC.

Tính tổng dòng điện tải

Cộng dòng tiêu thụ của tất cả thiết bị sử dụng chung bộ nguồn. Nên chọn nguồn có dòng định mức lớn hơn tổng dòng tải thực tế để bảo đảm khả năng vận hành ổn định.

Có thể tham khảo công thức:

Công suất nguồn = Điện áp đầu ra × Dòng điện tải

Ví dụ, hệ thống 24 VDC có tổng dòng tải 8 A sẽ cần tối thiểu:

24 × 8 = 192 W

Trong trường hợp này, có thể cân nhắc nguồn 24 VDC công suất 240 W để có mức dự phòng phù hợp.

Tính thêm hệ số dự phòng

Thông thường nên chừa khoảng 20–30% công suất, đặc biệt với tải có dòng khởi động lớn như động cơ DC, van điện từ hoặc nhiều relay đóng đồng thời.

Chọn kiểu lắp đặt

• Chọn nguồn DIN rail khi lắp trong tủ điện;

• Chọn nguồn panel mount khi cần lắp trực tiếp trên mặt tủ hoặc khung máy;

• Chọn nguồn open frame khi tích hợp bên trong thiết bị;

• Chọn adapter cho các thiết bị độc lập cần nguồn DC bên ngoài.

Xem xét môi trường làm việc

Với môi trường có độ ẩm, bụi hoặc yêu cầu độ tin cậy cao, nên ưu tiên dòng có lớp phủ conformal coating như Force-GT, DIN Pro, CliQ M, CliQ VA, PJ hoặc PJB.

Kiểm tra tải khởi động

Nếu tải có dòng khởi động cao, có thể lựa chọn DIN Pro, PJ hoặc PJB nhờ chức năng Power Boost. Với hệ truyền động công suất lớn, dòng PMS là lựa chọn đáng cân nhắc.

Mua bộ nguồn một chiều Delta tại thietbidelta.com

Thietbidelta.com cung cấp thông tin và tư vấn lựa chọn các dòng bộ nguồn Delta theo điện áp, dòng điện, công suất và yêu cầu lắp đặt thực tế.

Khi cần lựa chọn sản phẩm, khách hàng nên cung cấp:

• Điện áp đầu vào;

• Điện áp DC đầu ra;

• Tổng dòng điện của tải;

• Công suất yêu cầu;

• Kiểu lắp DIN rail, panel mount hay open frame;

• Điều kiện nhiệt độ và môi trường làm việc;

• Yêu cầu dự phòng, Power Boost hoặc giao tiếp giám sát.

Liên hệ 0989 772 198 để được tư vấn lựa chọn đúng model bộ nguồn Delta cho tủ điện, máy móc và hệ thống tự động hóa.

Câu hỏi thường gặp về nguồn Delta 24VDC

Nguồn Delta 24VDC có những mức công suất nào?

Tùy từng dòng sản phẩm, nguồn Delta 24VDC có nhiều mức công suất, từ khoảng 15 W đến 2.500 W. Các mức thường gặp gồm 60 W, 75 W, 120 W, 150 W, 240 W, 300 W, 350 W, 480 W, 600 W, 750 W, 960 W, 1.200 W, 1.500 W và 2.500 W.

Nguồn Delta có loại dùng điện 3 pha không?

Có. Các dòng DIN Eco, Force-GT và CliQ M có những model sử dụng điện áp đầu vào AC 3 pha, phù hợp với hệ thống công nghiệp công suất lớn.

Có thể ghép song song các bộ nguồn Delta không?

Khả năng ghép song song phụ thuộc từng dòng và từng model. Dòng PMS hỗ trợ chia sẻ dòng chủ động và ghép song song tối đa 6 bộ nguồn. Trước khi đấu song song cần kiểm tra đúng datasheet kỹ thuật của model.

Nên chọn nguồn 24V công suất vừa đủ hay lớn hơn tải?

Nên chọn nguồn có mức dự phòng phù hợp, thường cao hơn tải tính toán khoảng 20–30%. Với tải có dòng khởi động lớn, cần kiểm tra thêm khả năng Power Boost hoặc công suất đỉnh của nguồn.

Nguồn Delta nào phù hợp lắp trong tủ điện?

Các dòng CHROME II, LYTE II, DIN Eco, Force-GT, DIN Pro, CliQ M và CliQ VA được thiết kế để lắp trên thanh DIN rail trong tủ điện.
