Hộp Số Sesame hộp giảm tốc cho động cơ Servo Delta Mitsu Yaskawa

Hộp Số Giảm Tốc Sesame

  • Hộp Số/Gear Box
  • Sesame
  • Hộp số hành tinh độ chính xác cao
  • Dùng cho động cơ Servo các hãng
  • Luôn có sẵn hàng

Hộp giảm tốc hay hộp số là cơ cấu truyền động bằng ăn khớp trực tiếp, có tỉ số truyền không đổi. Hộp giảm tốc được dùng để giảm đổi tốc độ và tăng momen xoắn. Hộp giảm tốc là bộ máy trung gian giữa động cơ điện và cơ cấu của máy. Tốc độ trục ra thứ cấp sẽ tỉ lệ nghịch với momen xoắn đầu trục

.--> Tham khảo thêm tại http://bientandailoan.com/

Ví dụ : Động cơ Servo Delta dòng ASDA-B2 Công suất 3 kw, có tốc độ định mức là 2000 vòng/phút. Momen định mức là 14.32 N.m. Giờ nếu ta lắp thêm hộp số với tỉ số truyền ( ratio ) là 1/20 thì tốc độ quay của trục ra thứ cấp ( trục ra hộp số ) sẽ giảm còn 2000/20 = 100 vòng/phút. Và momen định mức sẽ tăng lên thành 14.32 x 20 = 286,4 N.m

Cách lựa chọn hộp số giảm tốc Sesame cho động cơ Servo Delta

Link : http://sesamemotor.com/en/s/a

bang thong so họp giam toc sesam

Motor Brand : Lựa chọn hãng AC Servo - AC Servo Delta, Servo Mitsu, Siemen, Yaskawa...-> Ví dụ đang chọn là động cơ AC Servo hãng Delta

Motor Model: Lựa chọn model Servo Motor -> Vd lựa chọn model của hãng Delta ECMA-E21330 , Động cơ 3 kw, 2000 rpm, momen 14.32 Nm

Gearhead Model  : Lựa chọn loại hộp số -> ví dụ đang chọn lựa dòng PEE serie

Frame Size  : Chọn kích thước mặt bích đầu ra sơ cấp -> ví dụ đang chọn là 180 T ( 180 mm )

Ratio  : Chọn tỉ số truyền -> Vd đang chọn tỉ số 1/40

Để download bản vẽ của hộp số giảm tốc Sesame quý khách hàng vui click -> Submit

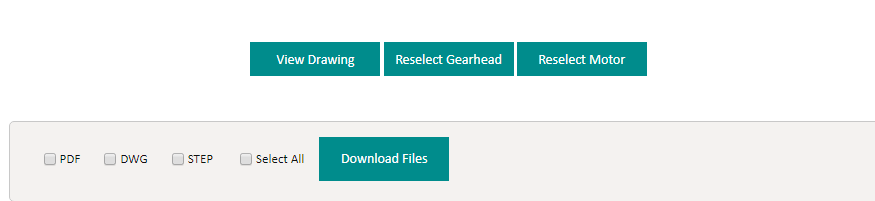

Sau đó xuống phía dưới chọn View để xem bản vẽ, nếu cần download thì tích chọn các định dạng file và bấm vào Download Files

chon hop so sesame

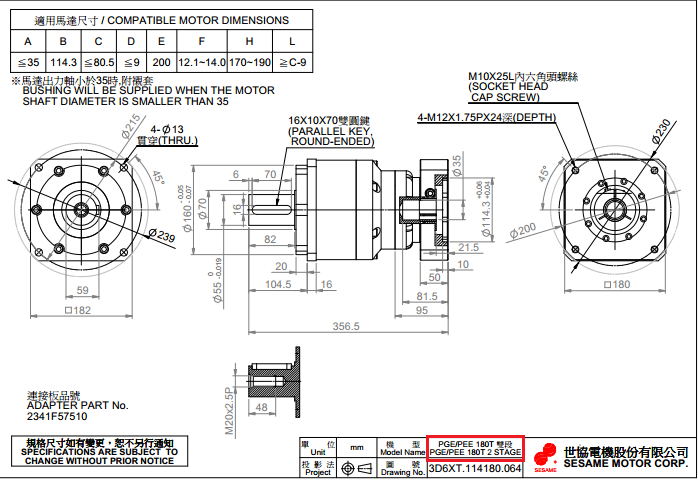

BAN VE HOP GIAM TOC SESAME

Sau khi có bản vẽ vui lòng gửi lại cho chúng tôi cùng Model Name + Tỉ số truyển -> Ví dụ PEE 180 T- tỉ số truyền

Khi nhận đươc thông tin chúng tôi sẽ liên hệ để hỗ trợ quý khách hàng.

Các loại hộp số,hộp giảm tốc Sesame

Dòng hộp số giảm tốc cao cấp

hop-so-giam-toc-sesame2

Dòng hộp số giảm tốc chính xác

hop giam toc loại chính xác hơn

Dòng hộp số giảm tốc tiêu chuẩn

hộp giảm tốc loại tiêu chuẩn

Dòng hộp số cơ bản

hộp giảm tốc loại cơ bản

Bảng thông số hộp số giảm tốc Sesame có sẵn hàng

Dưới dây là bảng thông số các loại hộp giảm tốc phổ biến dùng cho Servo hãng Delta, Động cơ Servo của các hãng khác như Mitsu,Yaskawa,Panasonic,INVT,LS,Teco...nếu công suất như nhau thì hầu hết kích thước mặt bích và trục động cơ như nhau, như vậy có thể dùng chung hộp giảm tốc với động cơ Delta như bên dưới.

CÔNG SUẤT ĐÔNG CƠ ( KW)

MẶT BÍCH ĐỘNG CƠ   MMTỈ SỐ TRUYỀN HỘP SỐMODEL HỘP SỐ

0.4 kW


 80 MM 1/10

PEE70-10-P2-C20804

60 MM 1/5

PEE70-5-P2-C20604

60 MM1/10

PEE70-10-P2-C20604

60 MM 1/15

PEE70-15-P2-C20604

60 MM 1/20

PEE70-20-P2-C20604

60 MM 1/5

PGL60-05-P1-C20604

60 MM 1/8

PGL60-08-P1-C20604

0.75 kW  80 MM 1/5

PEE90-5-P2-C20807

80 MM 1/10

PEE90-10-P2-C20807

 1 ~2 kW 130 MM 1/10

PEE120-10-P2-E213

130 MM1/15

PEE120-15-P2-E213

130 MM 1/20

PEE120T-20-P2-E213

130 MM1/25

PEE120T-25-P2-E213

 1~1.5 kW130 MM1/10

PGR115-10-P2

Tài liệu kỹ thuật về hộp số giảm tốc Sesame
