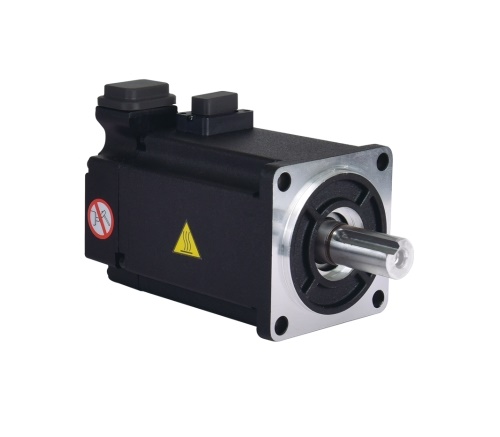

Động cơ Servo Moons SM3L-061AXNPV, Motor Servo SM3L-061AXNPV, Động cơ Servo SM3L-061AXNPV
Động cơ Servo SM3L-061AXNPV thiết kế với Khung 60mm,Công suất định mức 200W, Bộ mã hóa quang học tuyệt đối 21 bit, Quán tính thấp, có tích hợp phanh. Được điều khiển bởi Driver M53S-24A5RD EtherCat M54S-24A5ECN
- Kích thước nhỏ hơn và hiệu quả cao hơn
- Định vị chính xác cao
- Đầu nối đẩy
- Cấp độ bảo vệ IP67 (trừ lỗ xuyên trục của mặt lắp động cơ)
- Động cơ tốc độ cao với mô-men xoắn định mức 350%
- Dòng sản phẩm đa dạng
- Có thể lắp thêm Hộp số Saiya SFB để giảm tốc độ và tăng momen xoắn
Thông số kỹ thuật chi tiết động cơ Servo Moons SM3L-061AXNPV
| Tham số | Đơn vị | Giá trị |
|---|---|---|
| Model đặt hàng | SM3L-061AXBPV | |
| Kích thước khung | mm | 60 |
| Điện áp định mức | VAC | 220VAC |
| Công suất đầu ra định mức | T | 200W |
| Tốc độ định mức | vòng/phút | 3000 |
| Tốc độ tối đa | vòng/phút | 6000 |
| Mô-men xoắn định mức | Nm | 0.64 |
| Mô men xoắn cực đại | Nm | 1.9 |
| Dòng điện định mức | A | 1.5 |
| Dòng điện đỉnh | A | 5.4 |
| Điện áp không đổi | V rms/ K vòng/phút | 26.5 |
| Hằng số mô men xoắn | Nm / A rms | 0,427 |
| Quán tính rotor | gcm² | 152 |
| Cực rotor | 10 | |
| Mức quán tính của rotor | Quán tính thấp | |
| Loại mã hóa Encoder | Bộ mã hóa từ tuyệt đối 21 bit | |
| Tải trọng trục tối đa-trục | N | 70 |
| Tải trọng trục tối đa-Bán kính (Cuối trục) | N | 200 |
| Chiều dài động cơ | mm | 125 |
| Chiều dài trục | mm | 30 |
| Đường kính trục | mm | 14 |
| Kết nối | Đầu nối đẩy vào | |
| Lớp cách điện | Nhiệt độ: 155°C | |
| Xếp hạng IP | IP67 | |
| Cân nặng | kg | 1.5 |
| Tích hợp phanh | Có tích hợp phanh | |
| Chứng nhận | UL,CE, RoHS |
Các model động cơ Moons cung công suất 200W:
SM3L-061AXNPV, SM3L-061AXBPV, SM3L-061ATNPV, SM3L-061ATBPV, SM3L-061ABNDV, SM3L-061ABBDV, SM3H-061AXNPV, SM3H-061AXBPV, SM3H-061ATNPV, SM3H-061ATBPV
