750-467 Wago, module 2 analog input 0-10 vdc, 750 467 Wago

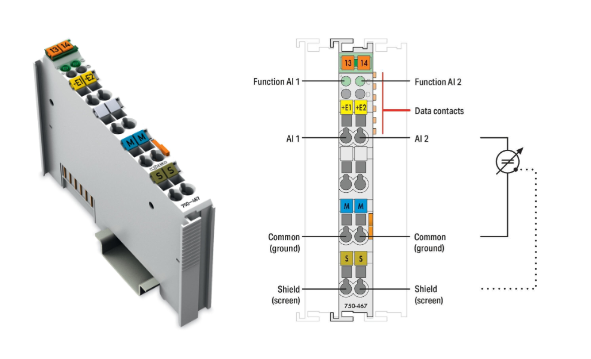

- Mô-đun 750 467 2 đầu vào tương tự này xử lý tín hiệu kiểu 0–10 V.
- Tín hiệu đầu vào được cách ly về mặt điện và được truyền đi với độ phân giải 12 bit.
- Hệ thống cung cấp điện bên trong cung cấp năng lượng cho mô-đun.
- Các kênh đầu vào của mô-đun có điện thế đất chung.
- Tấm chắn được kết nối trực tiếp với thanh ray DIN
Tham khảo thêm Module Delta
Thông số kỹ thuật 750-467 Wago
| số lượng đầu vào tương tự | 2 |
| Tổng số kênh (module) | 2 |
| Loại tín hiệu | Điện áp |
| Loại tín hiệu (điện áp) | 0 … 10VDC |
| Kết nối cảm biến | 2 x (2 dây) |
| Điện áp đầu vào (tối đa) | 35 V |
| Đặc điểm tín hiệu | Đơn kết thúc |
| Độ phân giải [bit] | 12 bit |
| Chiều rộng dữ liệu | 2 x dữ liệu 16 bit; 2 x điều khiển/trạng thái 8 bit (tùy chọn) |
| Sức đề kháng bên trong | 130kΩ |
| Thời gian chuyển đổi (điển hình) | 2 giây |
| Sai số đo lường (nhiệt độ tham chiếu) | 25 °C |
| Lỗi đo lường, độ lệch (tối đa) so với giá trị phạm vi trên | 0,2 % |
| Sai số nhiệt độ (tối đa) của giá trị phạm vi trên | 0,01 %/K |
| Điện áp cung cấp (hệ thống) | 5 VDC; qua các tiếp điểm dữ liệu |
| Tiêu thụ dòng điện (nguồn cung cấp hệ thống 5 V) | 60mA |
| Sự cách ly | Hệ thống 500 V/trường |
| Các chỉ số | Đèn LED (A, C) màu xanh lá cây: Chức năng AI 1, AI 2 |
Tham khảo các module analog input Wago khác cùng dòng 750
750-450 4AI; RTD; Adjust
750-451 8AI; RTD; Adjust
750-452 2AI; 0-20mA; Diff
750-453 4AI; 0-20mA; SE
750-454 2AI; 4-20mA; Diff
750-455 4AI; 4-20mA; SE
750-456 2AI; ±10 VDC; Diff
750-457 4AI; ±10 VDC; SE
750-459 4AI; 0-10 VDC; SE
750-461 2AI; Pt100/RTD
750-463 4AI; RTD;-30°C…+150°C
750-464 2/4AI; RTD; Adjust
750-465 2AI; 0-20mA; SE
750-466 2AI; 4-20mA; SE
750-467 2AI; 0-10 VDC; SE
750-468 4AI; 0-10 VDC; SE
750-469 2AI; TC K; Diagn
750-470 2AI; 0-20mA; SE
750-471 4AI; U/I; Diff; Galv
750-472 2AI; 0-20mA; SE; 16bits
750-473 2AI; 4-20mA; SE
750-474 2AI; 4-20mA; SE; 16bits
750-475 2AI; 0-1A AC/DC; Diff
750-476 2AI; ±10 VDC; SE; 16bits
750-477 2AI; 0-10 VAC/VDC; Diff
750-478 2AI; 0-10 VDC; SE; 16bits
750-479 2AI; ±10 VDC; Diff
750-480 2AI; 0-20mA; Diff
750-482 2AI; 4-20mA HART
750-483 2AI; 0-30 VDC; Diff
750-484 2) 2AI; 4-20mA HART; Ex i
750-484/000-001 2) 2AI 4-20mA HART NAMUR NE43 Ex i
750-485 2) 4AI; 4-20mA; Ex i 439
750-486 2) 4AI; 0/4-20mA; NE43; Ex i
750-489 2) 4AI; RTD/TC; Ex i
750-491 1AI; DMS
750-492 2AI; 4-20mA; Diff
750-493 3-PHASE POM; 480VAC 1A
750-494 3-PHASE POM; 480VAC 1A
750-495 3-PHASE POM; 690VAC 1A
750-496 8AI; 0/4-20mA; SE
750-497 8AI; 0-10 V/±10 VDC; SE
750-498 8AI; TC; Adjust
750-1491 2AI Resistor Bridge (Strain Gauge)
