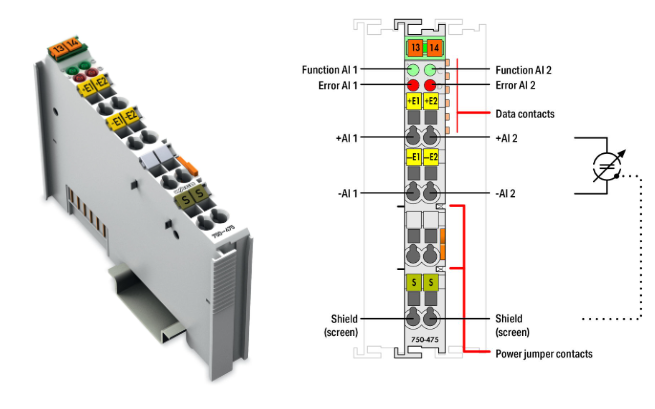

750-475 Wago, module 2 AI 0~1A, 750 475 Wago
- Mô-đun đầu vào tương tự xử lý dòng điện AC và DC trong phạm vi từ 0 đến 1A (rms).
- Mô-đun đo giá trị rms của dòng điện và hiển thị với độ phân giải 100µA.
- Dòng điện tối đa không được vượt quá 2A. Các đầu vào vi sai được cách ly về điện.
- Hệ thống bên trong và bên ngoài sân được cách ly về điện.
- Điện áp hệ thống được sử dụng để cung cấp điện áp.
- Các kênh đầu vào là các đầu vào vi sai.
- Tấm chắn (màn hình) được kết nối trực tiếp với thanh ray DIN.
Tham khảo thêm Module Delta
Thông số kỹ thuật 750-475 Wago
| Số lượng đầu vào tương tự | 2 |
| Tổng số kênh (module) | 2 |
| Loại tín hiệu | Hiện hành |
| Loại tín hiệu (hiện tại) | 0 … 1 AAC/DC |
| Kết nối cảm biến | 2 x (2 dây) |
| Điện áp đầu vào (tối đa) | 24 VAC/DC (-20 … +20%) |
| Đặc điểm tín hiệu | Chênh lệch |
| Độ phân giải [bit] | 15 bit |
| Điện trở đầu vào (tối đa) | 0,022Ω |
| Chiều rộng dữ liệu | 2 x dữ liệu 16 bit; 2 x điều khiển/trạng thái 8 bit (tùy chọn) |
| Thời gian chuyển đổi (điển hình) | 200 mili giây |
| Sai số đo lường (nhiệt độ tham chiếu) | 25 °C |
| Lỗi đo lường, độ lệch (tối đa) so với giá trị phạm vi trên | 0,1 % |
| Lỗi đo lường trên toàn bộ phạm vi nhiệt độ | ≤ ± 0,6% giá trị toàn thang đo |
| Hệ số nhiệt độ | < ± 110 ppm / K của giá trị toàn thang đo |
| Điện áp cung cấp (hệ thống) | 5 VDC; qua các tiếp điểm dữ liệu |
| Tiêu thụ dòng điện (nguồn cung cấp hệ thống 5 V) | 80mA |
| Điện áp cung cấp (trường) | 24 VDC (-25 … +30 %); thông qua tiếp điểm cầu nối nguồn (nguồn điện thông qua tiếp điểm lưỡi dao; truyền (chỉ điện áp cung cấp phía hiện trường) thông qua tiếp điểm lò xo) |
| Dữ liệu xử lý | 0,0 A là 0x0000; 2,0 A DC là 0x4E20 |
| Sự cách ly | Hệ thống 500 V/trường hoặc kênh/kênh |
| Các chỉ số | Đèn LED (A, C) màu xanh lá cây: Chức năng AI 1, AI 2; Đèn LED (B, D) màu đỏ: Lỗi AI 1, AI 2 |
| Số lượng tiếp điểm cầu nối nguồn điện đầu vào | 2 |
| Số lượng tiếp điểm cầu nối nguồn ra | 2 |
Tham khảo các module analog input AI Wago khác cùng dòng 750-475
750-450 4AI; RTD; Adjust
750-451 8AI; RTD; Adjust
750-452 2AI; 0-20mA; Diff
750-453 4AI; 0-20mA; SE
750-454 2AI; 4-20mA; Diff
750-455 4AI; 4-20mA; SE
750-456 2AI; ±10 VDC; Diff
750-457 4AI; ±10 VDC; SE
750-459 4AI; 0-10 VDC; SE
750-461 2AI; Pt100/RTD
750-463 4AI; RTD;-30°C…+150°C
750-464 2/4AI; RTD; Adjust
750-465 2AI; 0-20mA; SE
750-466 2AI; 4-20mA; SE
750-467 2AI; 0-10 VDC; SE
750-468 4AI; 0-10 VDC; SE
750-469 2AI; TC K; Diagn
750-470 2AI; 0-20mA; SE
750-471 4AI; U/I; Diff; Galv
750-472 2AI; 0-20mA; SE; 16bits
750-473 2AI; 4-20mA; SE
750-474 2AI; 4-20mA; SE; 16bits
750-475 2AI; 0-1A AC/DC; Diff
750-476 2AI; ±10 VDC; SE; 16bits
750-477 2AI; 0-10 VAC/VDC; Diff
750-478 2AI; 0-10 VDC; SE; 16bits
750-479 2AI; ±10 VDC; Diff
750-480 2AI; 0-20mA; Diff
750-482 2AI; 4-20mA HART
750-483 2AI; 0-30 VDC; Diff
750-484 2) 2AI; 4-20mA HART; Ex i
750-484/000-001 2) 2AI 4-20mA HART NAMUR NE43 Ex i
750-485 2) 4AI; 4-20mA; Ex i 439
750-486 2) 4AI; 0/4-20mA; NE43; Ex i
750-489 2) 4AI; RTD/TC; Ex i
750-491 1AI; DMS
750-492 2AI; 4-20mA; Diff
750-493 3-PHASE POM; 480VAC 1A
750-494 3-PHASE POM; 480VAC 1A
750-495 3-PHASE POM; 690VAC 1A
750-496 8AI; 0/4-20mA; SE
750-497 8AI; 0-10 V/±10 VDC; SE
750-498 8AI; TC; Adjust
750-1491 2AI Resistor Bridge (Strain Gauge)
