750-477 Wago, module 2 AI 0~10V, 750 477 Wago

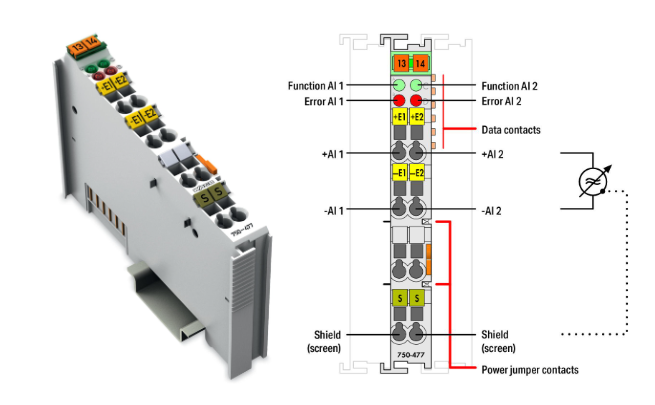

- 750-477 Wago là Mô-đun 2 đầu vào tương tự, module này xử lý điện áp AC và DC trong phạm vi từ 0 đến 10 V (rms).
- Mô-đun 750-477 Wagođo giá trị rms của điện áp và hiển thị với độ phân giải 1 mV.
- Điện áp tối đa không được vượt quá 20 V. Các đầu vào vi sai được cách ly về điện. Hệ thống bên trong và bên ngoài sân được cách ly về điện.
- Hệ thống cung cấp điện cho mô-đun.
- Các kênh đầu vào của mô-đun 750-477 Wago là các đầu vào vi sai.
- Tấm chắn được kết nối trực tiếp với thanh ray DIN.
Tham khảo thêm Module Delta
Thông số kỹ thuật 750-477 Wago
| Số lượng đầu vào tương tự | 2 |
| Tổng số kênh (module) | 2 |
| Loại tín hiệu | Điện áp |
| Loại tín hiệu (điện áp) | 0 … 10VAC/DC |
| Kết nối cảm biến | 2 x (2 dây) |
| Đặc điểm tín hiệu | Chênh lệch |
| Độ phân giải [bit] | 15 bit |
| Chiều rộng dữ liệu | 2 x dữ liệu 16 bit; 2 x điều khiển/trạng thái 8 bit (tùy chọn) |
| Sức đề kháng bên trong | 120kΩ |
| Thời gian chuyển đổi (điển hình) | 200 mili giây |
| Sai số đo lường (nhiệt độ tham chiếu) | 25 °C |
| Lỗi đo lường, độ lệch (tối đa) so với giá trị phạm vi trên | 0,1 % |
| Lỗi đo lường trên toàn bộ phạm vi nhiệt độ | ≤ ±0,6% |
| Hệ số nhiệt độ | < ±110 ppm/K của phạm vi đo lớn nhất |
| Điện áp cung cấp (hệ thống) | 5 VDC; qua các tiếp điểm dữ liệu |
| Tiêu thụ dòng điện (nguồn cung cấp hệ thống 5 V) | 80mA |
| Điện áp cung cấp (trường) | 24 VDC (-25 … +30 %); thông qua tiếp điểm cầu nối nguồn (nguồn điện thông qua tiếp điểm lưỡi dao; truyền (chỉ điện áp cung cấp phía hiện trường) thông qua tiếp điểm lò xo) |
| Dữ liệu xử lý | 0,0 V tương ứng với 0x0000; 20 VDC tương ứng với 0x4E20 |
| Sự cách ly | Hệ thống 500 V/trường hoặc kênh/kênh |
| Các chỉ số | Đèn LED (A, C) màu xanh lá cây: Chức năng AI 1, AI 2; Đèn LED (B, D) màu đỏ: Lỗi AI 1, AI 2 |
| Số lượng tiếp điểm cầu nối nguồn điện đầu vào | 2 |
| Số lượng tiếp điểm cầu nối nguồn ra | 2 |
