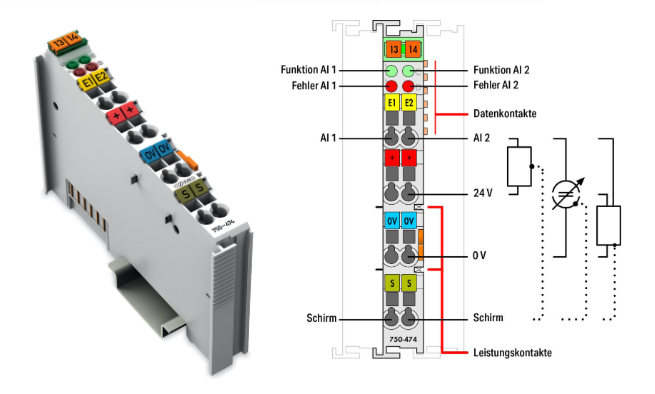

750-474 Wago, module 2 AI 4-20 ma, 750 474 Wago
- Mô-đun đầu vào tương tự này cấp nguồn cho bộ xử lý tín hiệu phía trường và truyền tín hiệu tương tự được cách ly về mặt điện đến hệ thống bus.
- Nguồn cung cấp 24 V được lấy từ các tiếp điểm cầu nối nguồn của mô-đun.
- Tấm chắn được kết nối trực tiếp với thanh ray DIN.
- Ở mức ~25 mA, bảo vệ quá tải sẽ chuyển đầu vào đo sang trạng thái điện trở cao. Khi điều kiện hoạt động bình thường trở lại, đầu vào đo sẽ tự động chuyển trở lại.
- Mô-đun này cấp nguồn cho bộ xử lý tín hiệu 2 dây mà không cần nguồn điện chuyên dụng.
Tham khảo thêm Module Delta
Thông số kỹ thuật 750-474 Wago
| Số lượng đầu vào tương tự | 2 |
| Tổng số kênh (module) | 2 |
| Loại tín hiệu | Hiện hành |
| Loại tín hiệu (hiện tại) | 4 … 20mADC |
| Kết nối cảm biến | 2 x (2 dây, 3 dây) |
| Tần số bộ lọc đầu vào (tương tự) | 50Hz |
| Điện áp đầu vào (tối đa) | 24V |
| Điện áp đầu vào (lưu ý) | Không tuyến tính, bảo vệ quá tải U = 1,2 V + 160 Ω x I đo |
| Đặc điểm tín hiệu | Đơn kết thúc |
| Độ phân giải [bit] | 15 bit |
| Điện trở đầu vào (tối đa) | 220Ω |
| Chiều rộng dữ liệu | 2 x dữ liệu 16 bit; 2 x điều khiển/trạng thái 8 bit (tùy chọn) |
| Bảo vệ quá áp | 30 V, bảo vệ phân cực ngược |
| Loại bỏ tiếng ồn ở tần số lấy mẫu | -100 dB |
| Loại bỏ tiếng ồn trên tần số lấy mẫu | -40dB |
| Thời gian chuyển đổi (điển hình) | 80 giây |
| Sai số đo lường (nhiệt độ tham chiếu) | 25 °C |
| Lỗi đo lường, độ lệch (tối đa) so với giá trị phạm vi trên | 0,1 % |
| Sai số nhiệt độ (tối đa) của giá trị phạm vi trên | 0,01 %/K |
| Điện áp cung cấp (hệ thống) | 5 VDC; qua các tiếp điểm dữ liệu |
| Tiêu thụ dòng điện (nguồn cung cấp hệ thống 5 V) | 75mA |
| Điện áp cung cấp (trường) | 24 VDC (-25 … +30 %); thông qua tiếp điểm cầu nối nguồn (nguồn điện thông qua tiếp điểm lưỡi dao; truyền (chỉ điện áp cung cấp phía hiện trường) thông qua tiếp điểm lò xo) |
| Sự cách ly | Hệ thống 500 V/trường |
| Các chỉ số | Đèn LED (A, C) màu xanh lá cây: Chức năng AI 1, AI 2; Đèn LED (B, D) màu đỏ: Lỗi AI 1, AI 2 |
| Số lượng tiếp điểm cầu nối nguồn điện đầu vào | 2 |
| Số lượng tiếp điểm cầu nối nguồn ra | 2 |
